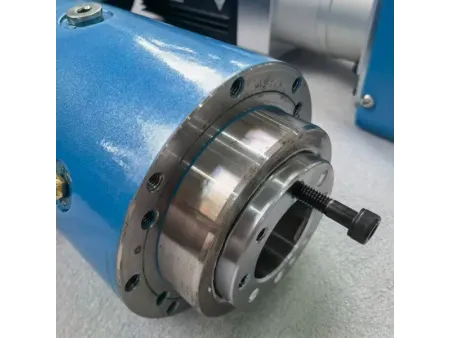

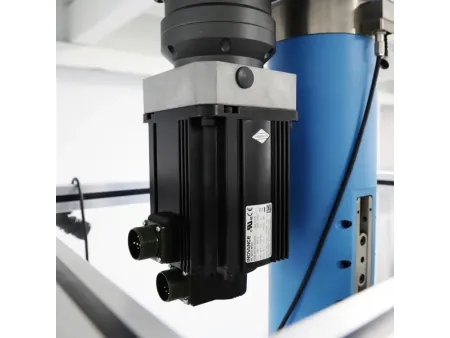

Электромеханический привод, серия BP
Запрос цены
Электромеханический привод серии BP предназначен для задач по запрессовке в диапазоне усилий 10–200 кН. Данное оборудование объединяет электромеханический привод с системой мониторинга усилия и перемещения, что позволяет оптимизировать технологический процесс и повысить качество продукции, а также увеличить производственную эффективность. Привод обеспечивает интегрированное управление процессом, гарантируя полную прослеживаемость и оптимизацию производства.
Габариты
| Модель | Ход | A | B | C | D | E (g6) | F (G6) | G1 | G2 | H1 | H2 | J (H7) | K (H7) |
| | 300 | 680 | 250 | ⌀92 | 115 | ⌀68 | ⌀32 | ⌀84 | M5-10 | ⌀40 | M5-10 | ⌀4-10 | ⌀4-10 |
| | 300 | 776 | 285 | ⌀119 | 137 | ⌀85 | ⌀38 | ⌀108 | M6-12 | ⌀52 | M6-12 | ⌀5-10 | ⌀5-10 |
| | 300 | 862 | 345 | ⌀148 | 167 | ⌀110 | ⌀54 | ⌀135 | M8-16 | ⌀67 | M8-16 | ⌀6-10 | ⌀6-10 |
| | 300 | 938 | 390 | ⌀178 | 187 | ⌀134 | ⌀60 | ⌀163 | M10-20 | ⌀90 | M10-20 | ⌀8-15 | ⌀6-10 |
| | 300 | 985 | 410 | ⌀198 | 207 | ⌀154 | ⌀80 | ⌀183 | M10-20 | ⌀110 | M12-24 | ⌀8-15 | ⌀6-10 |
| | 300 | 1108 | 501 | ⌀228 | 241 | ⌀172 | ⌀85 | ⌀208 | M12-24 | ⌀115 | M12-24 | ⌀8-15 | ⌀8-15 |
Технические характеристики
| Модель | SMT-BP-10-300 | SMT-BP-30-300 | SMT-BP-60-300 | SMT-BP-100-300 | SMT-BP-150-300 | SMT-BP-200-300 |
| Номинальное усилие, кН | 10 | 30 | 60 | 100 | 150 | 200 |
| Макс. ход, мм | 300 | 300 | 300 | 300 | 300 | 300 |
| Макс. скорость, мм/с | 300 | 200 | 200 | 160 | 110 | 140 |
| Повторяемость позиционирования, мм | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Точность измерения усилия, % | 1 | 1 | 1 | 1 | 1 | 1 |
| Номинальное напряжение питания, В | 380 | 380 | 380 | 380 | 380 | 380 |
| Срок службы | >5 млн циклов | >5 млн циклов | >5 млн циклов | >5 млн циклов | >5 млн циклов | >5 млн циклов |
| Условия эксплуатации | 0-40℃ | 0-40℃ | 0-40℃ | 0-40℃ | 0-40℃ | 0-40℃ |
Технические параметры программной системы
| Каналы | 1 канал давления, 1 канал перемещения |
| Внешний датчик перемещения | Поддерживается |
| Внешний датчик давления | Поддерживается |
| Частота сбора данных | 10 кГц |
| Фильтр низких частот | 0.1-2000 Гц |
| Кривые зависимости | Y=f(x),Y=f(t),Y=f(X),X=f(t) |
| Точки для построения кривой | 5,000,000 |
| Хранение записей данных | 100000 |
| Разделенный экран | Мониторинг 4 прессов одновременно |
| Каналы ввода/вывода | 8 входов, 8 выходов |
| Типы шин | Profinet/Ethernet IP/EtherCAT/CClink/Modbus/CanOpen |
| Тип оценочного окна | Линейное: пределы усилия, пределы перемещения, гистерезис усилия, гистерезис перемещения Прямоугольное: определение входа/выхода для четырех сторон Контурное: пользовательский тип, допуск по контуру, автоматическое построение линии огибания, автоматическая запись значений x/y точек перелома кривой Интеграция нескольких окон оценки: поддерживается |
Компоненты привода
- Сервопресс
- Сервопривод
- Прибор контроля процесса
- Контрольно-измерительный прибор
- Соединительные кабели
Ключевые преимущества
- Электромеханический привод объединяет функции сборки и измерения в одном устройстве и может интегрироваться как в полуавтоматические рабочие станции, так и в полностью автоматизированные производственные линии.
- Привод эффективно контролирует усилие и перемещение во время высокоскоростных, высокоточных процессов сборки, таких какзапрессовка, формование, клепка, штамповка и испытания упругости.
- Снижает затраты на производство, сборку и контроль качества, одновременно удовлетворяя требованиям к высокой точности икачеству обработки.
- Позволяет реализовать интеллектуальные функции сборки, анализа и оптимизации процессов прессования.
Применение
Сервоприводная запрессовка широко применяется в следующих отраслях:
- Автоматическое оборудование для клинчинга (пуклевки) стоек подвески электромобилей
- Установки для запрессовки и клинчинга (пуклевки) рычагов подвески
- Установки для запрессовки и клинчинга (пуклевки) задних подрамников автомобилей
