Характеристика

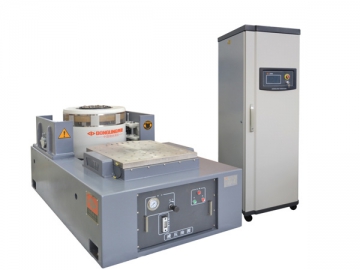

1. Электродинамическая виброиспытательная система с воздушным охлаждением характеризуется высокой резонансной частотой на первой ступени и широким диапазоном частот.
2. Надежная обмотка якоря
Инновационная технология и конструкция усиленного кольца обмотки якоря значительно улучшила виброустойчивость в условиях больших сил, высокого ускорения вибрации, больших ударных нагрузок и высокой температуры.
3. Высокоэффективное воздушное охлаждение
Уникальный дизайн воздушного канала электродинамического вибростенда обеспечивает намного больший охлаждающий эффект. Нисходящие магнитные кольца соответственно используют канал воздухозаборника с длинным желобом, двухслойный воздуховод с разделением потока, клинообразный воздуховод. Катушка возбуждения использует воздуховод ячеистой структуры.
4. Вентилятор охлаждения
Уникальный воздуховод и прочие структурные компоненты виброиспытательных систем с вентиляторами воздушного охлаждения, обеспечивают низкий уровень шума и превосходное охлаждающее действие.
5. Испытания на вертикальную и горизонтальную вибрации
Вибростенд со столом скольжения подходит для испытаний на горизонтальную и вертикальную вибрации. Удобен для опрокидывания, обеспечивает простой режим переключения двойного направления.
6. Усилитель с МОПТ-модулем (MOSFET) или БТИЗ-модулем
Усилитель мощности испытательного оборудования идет с МОПТ- или БТИЗ-модулем, демонстрируя ультра высокую стабильность и надежность.
7. Безопасная эксплуатация
Наши электродинамические вибростенды с воздушным охлаждением соответствуют требованиям к испытаниям по Европейскому стандарту. Усилитель мощности идет с кнопкой аварийной остановки при чрезвычайных ситуациях. Отвечает требованиям по безопасности Американского стандарта UL и европейского CE.
Руководство по выбору модели
Электродинамические вибростенды легко подвержены воздействию опрокидывающего момента, инерционному моменту, положения центра тяжести и высоты центра тяжести образца. Таким образом, мы считаем, что коэффициент безопасности должен быть в 1,2 раза выше теоретической тяги. Контроллер вибрации подбирается в соответствии с требованиями испытаний и тенденциями развития.
Рабочие параметры
- Принудительное воздушное охлаждение
- Диапазон усилия при синусоидальной вибрации: от 1 кН до 70 кН.
- Соотношение усилий при случайной вибрации и синусоидальной вибрации 1:1.
- Толкающая сила при ударе в два раза больше, чем при синусоидальном режиме (опционно в три раза больше)
- Перемещение (непрерывное) пик-пик: 25 мм, 40 мм, 51 мм, 76 мм или 100 мм
- Легкая обмотка якоря отличается оптимизированной конструкцией и сильной виброустойчивостью.
- Высококачественные пневмоопоры создают изоляцию при вибрации.
- Высокая допустимая нагрузка пнемвоопоры, улучшенные технические параметры на низких частотах.
- Раздвоенная магнитная цепь гарантирует малое рассеяние магнитного потока и однородное магнитное поле.
- Доступные функции: испытание на воздействие синусоидальной, широкополосной случайной вибрации и создание на столе вибратора стандартных ударов
- Превосходный эффект охлаждения и низкий уровень шума
- Высокоэффективный и надежный усилитель мощности
Технические параметры
Модель системы | ES-1-150 | ES-2-150 | ES-3-150 | ES-6-230 | ES-10-240 | ES-10LS3-240 |
Синусоидальная толкающая сила(кН) | 1/1 | 2/2 | 3/3 | 6/6 | 10/10 | 10/10 |
Выталкивающее усилие ШСВ (кН) | 2 | 4 | 6 | 12 | 20 | 20 |
Частотный диапазон (Синус) (Гц) | 5-4500 | 5-4500 | 5-5000 | 5-3500 | 5-3200 | 5-3000 |
Частотный диапазон (Гц) | 5-4500 | 5-4500 | 5-5000 | 5-3500 | 5-3200 | 5-3000 |
Макс. ускорение (синус), (g) | 50 | 100 | 100 | 100 | 100 | 85 |
Макс. ускорение, (g) | 30 | 60 | 60 | 60 | 60 | 50 |
Максимальная скорость (пик синуса) (м/с) | 2 | 2 | 2 | 2 | 2 | 2 |
Максимальное виброперемещение, пик-пик (мм) | 25 | 40 | 25 | 51 | 51 | 76 |
Грузоподъемность вибростенда (кг) | 70 | 70 | 120 | 300 | 300 | 300 |
Резонансная частота (Гц) | 3900 | 3900 | 2900 | 3400 | 2700 | 2500 |
Модель вибратора | ET-1-150 | ET-2-150 | ET-3-150 | ET-6-230 | ET-10-240 | ET-10-240 |
Вес подвижного элемента (кг) | 2 | 2 | 3 | 6 | 10 | 13 |
Диаметр якоря (мм) | 150 | 150 | 150 | 230 | 240 | 240 |
Вес (кг) | 395 | 395 | 480 | 590 | 900 | 1000 |
Параметры (Д*Ш*В) (мм) | 696*618*653 | 696*618*653 | 756*618*661 | 826*618*720 | 930*688*787 | 940*715*780 |
Резонансная частота подушки безопасности (Гц) | 3 | 3 | 3 | 3 | 2.5 | 2.5 |
Характеристики усилителя | SDA-1 | SDA-2 | SDA-3 | SDA-6 | SDA-10 | SDA-10 |
Выходная мощность (кВА) | 1 | 2 | 3 | 6 | 10 | 10 |
Потребляемая мощность (кВА) | 4 | 5.5 | 6.5 | 16 | 21 | 21 |
Вес (кг) | 160 | 200 | 200 | 240 | 400 | 400 |
Параметры (Д*Ш*В) (мм) | 607*1003*1545 | 607*1003*1545 | 607*1003*1545 | 607*1003*1545 | 607*1003*1545 | 607*1003*1545 |
Характеристики вооохладителя | B-200 | B-200 | B-200 | B-1000 | B-1000 | B-1000 |
Мощность (кВт) | 0.75 | 0.75 | 0.75 | 4 | 4 | 4 |
Расход (м3/с) | 0.1 | 0.1 | 0.1 | 0.3 | 0.3 | 0.3 |
Давление (кПа) | 2 | 2 | 2 | 4.5 | 4.5 | 4.5 |
Параметры (Д*Ш*В) (мм) | 498*373*905 | 498*373*905 | 498*373*905 | 794*540*1260 | 794*540*1260 | 794*540*1260 |
Вес (кг) | 30 | 30 | 30 | 115 | 115 | 115 |
Модель системы | ES-10D-240 | ES-20-320 | ES-20LS3-340 | ES-30-370 | ES-40-370 | ES-30LS4-370 |
Синусоидальная толкающая сила(кН) | 10/10 | 20/20 | 20/20 | 30/30 | 40/40 | 30/30 |
Выталкивающее усилие ШСВ (кН) | 20 | 40 | 40 | 60 | 80 | 60 |
Частотный диапазон (Синус) (Гц) | 5-5000 | 5-3000 | 5-3000 | 5-2800 | 5-2800 | 5-2600 |
Частотный диапазон (Гц) | 5-5000 | 5-3000 | 5-3000 | 5-2800 | 5-2800 | 5-2600 |
Макс. ускорение (синус), (g) | 100 | 100 | 80 | 100 | 130 | 85 |
Макс. ускорение, (g) | 60 | 60 | 48 | 60 | 78 | 51 |
Максимальная скорость (пик синуса) (м/с) | 1.8 | 2 | 2 | 2 | 2 | 2.4 |
Максимальное виброперемещение, пик-пик (мм) | 51 | 51 | 76 | 51 | 51 | 100 |
Грузоподъемность вибростенда (кг) | 300 | 300 | 300 | 500 | 500 | 500 |
Резонансная частота (Гц) | 3300 | 2800 | 2700 | 2500 | 2500 | 2400 |
Модель вибратора | ET-10D-240 | ET-20-320 | ET-20LS3-340 | ET-30-370 | ET-40-370 | ET-30LS4-370 |
Вес подвижного элемента (кг) | 10 | 20 | 25 | 30 | 40 | 35 |
Диаметр якоря (мм) | 240 | 320 | 340 | 370 | 370 | 370 |
Вес (кг) | 900 | 1700 | 1700 | 2490 | 2490 | 2540 |
Параметры (Д*Ш*В) (мм) | 980*688*813 | 1222*760*1052 | 1222*760*1067 | 1328*854*1140 | 1328*854*1140 | 1328*854*1213 |
Резонансная частота подушки безопасности (Гц) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
Характеристики усилителя | SDA-10 | SDA-20 | SDA-20 | SDA-30 | SDA-40 | SDA-30 |
Выходная мощность (кВА) | 10 | 20 | 20 | 30 | 40 | 30 |
Потребляемая мощность (кВА) | 21 | 44 | 44 | 54 | 73 | 54 |
Вес (кг) | 400 | 450 | 450 | 500 | 550 | 500 |
Параметры (Д*Ш*В) (мм) | 607*1003*1545 | 607*1003*1545 | 607*1003*1545 | 620*1010*1950 | 620*1010*1950 | 620*1010*1950 |
Характеристики вооохладителя | B-1000 | B-3000 | B-3000 | B-3000 | B-5000 | B-3000 |
Мощность (кВт) | 4 | 7.5 | 7.5 | 7.5 | 15 | 7.5 |
Расход (м3/с) | 0.3 | 0.52 | 0.52 | 0.52 | 1.05 | 0.52 |
Давление (кПа) | 4.5 | 5.8 | 5.8 | 5.8 | 5.6 | 5.8 |
Параметры (Д*Ш*В) (мм) | 794*540*1260 | 927*644*1440 | 927*644*1440 | 927*644*1440 | 1159*863*1882 | 927*644*1440 |
Вес (кг) | 115 | 180 | 180 | 180 | 255 | 180 |
Модель системы | ES-40LS4-370 | ES-40-445 | ES-50-445 | ES-60-445 | ES-50LS3-445 |
Синусоидальная толкающая сила(кН) | 40/40 | 40/40 | 50/50 | 60/60 | 50/50 |
Выталкивающее усилие ШСВ (кН) | 80 | 80 | 100 | 120 | 100 |
Частотный диапазон (Синус) (Гц) | 5-2600 | 5-2700 | 5-2700 | 5-2700 | 5-2600 |
Частотный диапазон (Гц) | 5-2600 | 5-2700 | 5-2700 | 5-2700 | 5-2600 |
Макс. ускорение (синус), (g) | 100 | 80 | 100 | 100 | 90 |
Макс. ускорение, (g) | 60 | 48 | 60 | 60 | 54 |
Максимальная скорость (пик синуса) (м/с) | 2.4 | 2 | 2 | 2 | 2 |
Максимальное виброперемещение, пик-пик (мм) | 100 | 51 | 51 | 51 | 76 |
Грузоподъемность вибростенда (кг) | 500 | 800 | 800 | 800 | 800 |
Резонансная частота (Гц) | 2400 | 2400 | 2400 | 2400 | 2300 |
Модель вибратора | ET-40LS4-370 | ET-40-445 | ET-50-445 | ET-60-445 | ET-50LS3-445 |
Вес подвижного элемента (кг) | 35 | 50 | 50 | 50 | 55 |
Диаметр якоря (мм) | 370 | 445 | 445 | 445 | 445 |
Вес (кг) | 2540 | 4500 | 4500 | 4500 | 4500 |
Параметры (Д*Ш*В) (мм) | 1328*854*1213 | 1730*1139*1272 | 1730*1139*1272 | 1730*1139*1272 | 1730*1139*1293 |
Резонансная частота подушки безопасности (Гц) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
Характеристики усилителя | SDA-40 | SDA-40 | SDA-50 | SDA-60 | SDA-50 |
Выходная мощность (кВА) | 40 | 40 | 50 | 60 | 50 |
Потребляемая мощность (кВА) | 73 | 73 | 82 | 95 | 82 |
Вес (кг) | 550 | 550 | 550 | 700 | 550 |
Параметры (Д*Ш*В) (мм) | 620*1010*1950 | 620*1010*1950 | 620*1010*1950 | 620*1010*1950 | 620*1010*1950 |
Характеристики вооохладителя | B-5000 | B-5000 | B-5000 | B-7000S | B-5000 |
Мощность (кВт) | 15 | 15 | 15 | 22 | 15 |
Расход (м3/с) | 1.05 | 1.05 | 1.05 | 1.47 | 1.05 |
Давление (кПа) | 5.6 | 5.6 | 5.6 | 7.3 | 5.6 |
Параметры (Д*Ш*В) (мм) | 1159*863*1882 | 1159*863*1882 | 1159*863*1882 | 1158*959*1882 | 1159*863*1882 |
Вес (кг) | 255 | 255 | 255 | 340 | 255 |
Модель системы | ES-60LS3-445 | ES-50LS4-445 | ES-60LS4-445 | ES-70LS3-480 |
Синусоидальная толкающая сила(кН) | 60/60 | 50/50 | 60/60 | 70/70 |
Выталкивающее усилие ШСВ (кН) | 120 | 100 | 120 | 140 |
Частотный диапазон (Синус) (Гц) | 5-2600 | 5-2500 | 5-2500 | 5-2700 |
Частотный диапазон (Гц) | 5-2600 | 5-2500 | 5-2500 | 5-2700 |
Макс. ускорение (синус), (g) | 100 | 85 | 100 | 100 |
Макс. ускорение, (g) | 60 | 51 | 60 | 60 |
Максимальная скорость (пик синуса) (м/с) | 2 | 2 | 2 | 2 |
Максимальное виброперемещение, пик-пик (мм) | 76 | 100 | 100 | 76 |
Грузоподъемность вибростенда (кг) | 800 | 800 | 800 | 1000 |
Резонансная частота (Гц) | 2300 | 2200 | 2200 | 2200 |
Модель вибратора | ET-60LS3-445 | ET-50LS4-445 | ET-60LS4-445 | ET-70LS3-480 |
Вес подвижного элемента (кг) | 55 | 60 | 60 | 70 |
Диаметр якоря (мм) | 445 | 445 | 445 | 480 |
Вес (кг) | 4500 | 4500 | 4500 | 4500 |
Параметры (Д*Ш*В) (мм) | 1730*1139*1293 | 1730*1139*1348 | 1730*1139*1348 | 1730*1139*1304 |
Резонансная частота подушки безопасности (Гц) | 2.5 | 2.5 | 2.5 | 2.5 |
Характеристики усилителя | SDA-60 | SDA-50 | SDA-60 | SDA-70 |
Выходная мощность (кВА) | 60 | 50 | 60 | 70 |
Потребляемая мощность (кВА) | 95 | 82 | 95 | 108 |
Вес (кг) | 700 | 550 | 700 | 700 |
Параметры (Д*Ш*В) (мм) | 620*1010*1950 | 620*1010*1950 | 620*1010*1950 | 620*1010*1950 |
Характеристики вооохладителя | B-7000S | B-5000 | B-7000S | B-7000L |
Мощность (кВт) | 22 | 15 | 22 | 30 |
Расход (м3/с) | 1.47 | 1.05 | 1.47 | 1.6 |
Давление (кПа) | 7.3 | 5.6 | 7.3 | 7.5 |
Параметры (Д*Ш*В) (мм) | 1158*959*1882 | 1159*863*1882 | 1158*959*1882 | 1247*1053*2182 |
Вес (кг) | 340 | 255 | 340 | 340 |
