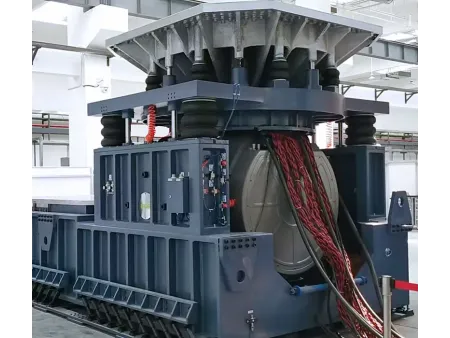

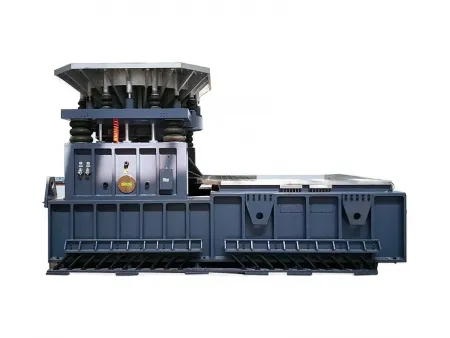

Электродинамический вибростенд для вибрационных испытаний образцов среднего и крупного размера

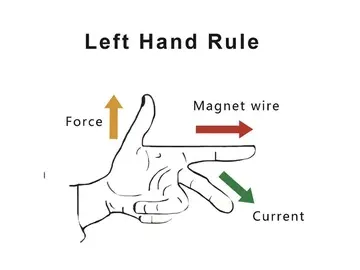

Наши вибрационные системы с водяным охлаждением предлагают высокую мощность в диапазоне от 80 до 400 кН, что идеально подходит для тестирования крупногабаритных или тяжелых изделий. Данные вибростенды сочетают высокую силу тяги и грузоподъемность с эффективным охлаждением и управлением, позволяя с легкостью проверять долговечность и надежность критически важного оборудования аэрокосмической, оборонной, морской и железнодорожной отраслей. Все стенды разрабатываются в соответствии с китайскими и международными стандартами испытаний и могут быть настроены в соответствии с конкретными требованиями.

Соответствие стандартам

Предлагаемые нами системы виброиспытаний с водяным охлаждением изготавливаются в соответствии со стандартами JJG948/2018, JJG1000-2005, GB/T 13310-2007.
Технические характеристики соответствуют требованиям ISO 5344, IEC 60068-2-6, MIL-STD-810.
Конфигурации и функции могут быть настроены в соответствии с конкретными потребностями тестирования.

Технические характеристики

Модель вибростенда	TS25WLS3-340	TS35WLS3-340	TS50W-445	TS50WLS3-445	TS50WLS4-445	TS60W-445	TS60WLS3-445	TS60WLS4-445	TS70W-445	TS70WLS3-445	TS70WLS4-445	TS80W-445	TS80WLS3-445	TS80WLS4-445
Синусоидальная/Случайная вибрация (кН)	25	35	50	50	50	60	60	60	70	70	70	80	80	80
Ударная сила (кН)	50/75	70/105	100/150	100/150	100/150	120/180	120/180	120/180	140/210	140/210	140/210	160/240	160/240	160/240
Диапазон частот (Гц)	5-2,800	5-2,800	5-2,600	5-2,500	5-2,400	5-2,600	5-2,500	5-2,400	5-2,600	5-2,500	5-2,400	5-2,500	5-2,500	5-2,400
Макс. ускорение (м/с²)	1000	1000	1000	1000	900	1000	1000	1000	1000	1000	1000	1000	1000	1000
Макс. скорость (м/с)	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Макс. ход (мм)	76	76	51	76	100	51	76	100	51	76	100	51	76	100
Макс. масса загрузки (кг)	300	300	800	800	800	800	800	800	800	800	800	800	800	800
Масса якоря (кг)	25	25	50	50	55	55	60	60	55	60	60	60	60	60
Диаметр якоря (мм)	340	340	445	445	445	445	445	445	445	445	445	445	445	445
Собственная частота подвеса (Гц)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Резьбовые вставки якоря (стандарт)	21×M10	21×M10	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12
Плотность рассеянного потока	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)	< 1 мТ (10 Гс)
Основная резонансная частота (Гц)	2,700 (ном.) ±5%	2,700 (ном.) ±5%	2,400 (ном.) ±5%	2,200 (ном.)±5%	2,100(ном.)±5%	2,350 (ном.)±5%	2,200 (ном.)±5%	2,100(ном.)±5%	2,350 (ном.)±5%	2,200 (ном.)±5%	2,100(ном.)±5%	2,200 (ном.)±5%	2,200 (ном.)±5%	2,100 (ном.)±5%
Масса (кг)	1750	1750	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550
Размеры (мм)	1136×710×1071	1136×710×1071	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336	1636×1104×1300	1636×1104×1300	1636×1104×1336
Модель усилителя мощности	PWA30W	PWA40W	PWA50W	PWA50W	PWA50W	PWA60W	PWA60W	PWA60W	PWA70W	PWA70W	PWA80W	PWA80W	PWA80W	PWA80W
Мощность (кВА)	36	48	50	50	50	60	60	60	70	70	80	80	80	80
Макс. выходное напряжение (В)	120	120	120	120	120	120	120	120	120	120	120	120	120	120
Макс. выходной ток (А)	400	500	550	550	550	550	550	550	600	600	900	900	900	900
Требуемая мощность (кВА)	86	91	91	91	91	101	101	102	111	111	142	142	142	142
Масса (кг)	700	1000	1100	1100	1100	1150	1150	1150	1200	1200	1800	1900	1900	1900
Размеры (мм)	600×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1200×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150
Модель системы охлаждения	CW-40-1	CW-40-1	CW-40-1	CW-40-1	CW-80-1	CW-40-1	CW-40-1	CW-80-1	CW-40-1	CW-40-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1
Метод охлаждения	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение
Расход воды внутр. контур (л/мин)	40	40	40	40	80	40	40	80	40	40	80	80	80	80
Давление внутр. контура (МПа)	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Расход воды внеш. контур (л/мин)	100	100	100	100	160	100	100	160	100	100	160	160	160	160
Давление внеш. контура (МПа)	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4
Мощность водяного насоса (кВт)	5/2.5	5/2.5	5/2.5	5/2.5	10/4	5/2.5	5/2.5	10/4	5/2.5	5/2.5	10/4	10/4	10/4	10/4
Масса (кг)	250	250	250	250	320	250	250	320	250	250	320	320	320	320
Размеры (мм)	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990

Модель вибростенда	TS100-550	TS100LS3-550	TS120-550	TS120LS3-550	TS160-650	TS160LS3-650	TS180-650	TS180LS3-650	TS200-650	TS200LS3-650	TS300LS3-870	TS350LS3-870	TS400LS3-870
Синусоидальная/Случайная вибрация (кН)	100	100	120	120	160	160	180	180	200	200	300/240	350/250	400/300
Ударная сила (кН)	200/300	200/300	240/360	240/360	320/480	320/480	360/480	360/480	400/600	400/600	600/900	700/900	800/1000
Диапазон частот (Гц)	5-2,500	5-2,500	5-2,500	5-2,500	5-2,100	5-2,100	5-2,100	5-2,100	5-2,100	5-2,100	5-1,700	5-1,700	5-1,700
Макс. ускорение (м/с²)	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000
Макс. скорость (м/с)	2	2	2	2	2	2	2	2	2	2	2	2	2
Макс. ход (мм)	51	76	51	76	51	76	51	76	51	76	76	76	76
Макс. масса загрузки (кг)	1000	1000	1000	1000	2,500	2,500	2,500	2,500	2,500	2,500	5,000	5,000	5,000
Масса якоря (кг)	90	90	90	90	150	150	150	150	150	150	300	310	330
Диаметр якоря (мм)	550	550	550	550	650	650	650	650	650	650	870	870	870
Собственная частота подвеса (Гц)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Резьбовые вставки якоря (стандарт)	37×M12	37×M12	37×M12	37×M12	25×M12	25×M12	25×M12	25×M12	25×M12	25×M12	33×M12	33×M12	33×M12
Плотность рассеянного потока	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)	﹤ 1 мТ (10 Гс)
Основная резонансная частота (Гц)	2150 (ном.) ±5%	2150 (ном.) ±5%	2150 (ном.) ±5%	2150 (ном.) ±5%	1800 (ном.) ±5%	1800 (ном.) ±5%	1700 (ном.) ±5%	1700 (ном.) ±5%	1700 (ном.) ±5%	1700 (ном.) ±5%	1600 (ном.) ±5%	1600 (ном.) ±5%	1600 (ном.) ±5%
Масса (кг)	7380	7380	7380	7380	11100	11100	11100	11100	11100	11100	22950	22950	22950
Размеры (мм)	1780×1280×1380	1780×1280×1380	1780×1280×1380	1780×1280×1380	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2100×1430×1553	2800×2300×1943	2800×2300×1943	2800×2300×1943
Модель усилителя мощности	PWA100W	PWA100W	PWA120W	PWA120W	PWA160W	PWA160W	PWA180W	PWA180W	PWA200W	PWA200W	PWA300W	PWA350W	PWA400W
Мощность (кВА)	100	100	120	120	160	160	180	180	200	200	380	420	460
Макс. выходное напряжение (В)	120	120	120	120	120	120	120	120	120	120	120	120	120
Макс. выходной ток (А)	1100	1100	1200	1200	1800	1800	2000	2000	2200	2200	3000	3600	4000
Требуемая мощность (кВА)	162	162	182	182	232	232	252	252	282	282	427	507	537
Масса (кг)	2000	2000	2000	2000	2700	2700	2700	2700	3400	3400	4200	6300	6300
Размеры (мм)	1800×1000×2150	1800×1000×2150	1800×1000×2150	1800×1000×2150	2400×1000×2150	2400×1000×2150	2400×1000×2150	2400×1000×2150	3000×1000×2150	3000×1000×2150	6000×1000×2150	6000×1000×2150	6000×1000×2150
Модель системы охлаждения	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-80-1	CW-120-1	CW-120-1	CW-120-1
Модель системы охлаждения	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение	Водяное охлаждение
Расход воды внутр. контур (л/мин)	80	80	80	80	80	80	80	80	80	80	120	120	120
Давление внутр. контура (МПа)	1	1	1	1	1	1	1	1	1	1	1	1	1
Расход воды внеш. контур (л/мин)	160	160	160	160	160	160	160	160	160	160	320	320	320
Давление внеш. контура (МПа)	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4	0.25~0.4
Мощность водяного насоса (кВт)	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	10/4	15/6.5	15/6.5	15/6.5
Масса (кг)	320	320	320	320	320	320	320	320	320	320	350	350	350
Размеры (мм)	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990	600×1000×1990

Для внутренней циркуляции требуется дистиллированная вода (жесткость ≤30 ppm, pH 7-8, электропроводность 1 мкСм/см). Для внешнего контура охлаждения используется водопроводная вода.
