Центробежный чиллер с водяным охлаждением
Запрос цены
Система охлажденной воды для коммерческого применения
Центробежный чиллер с водяным охлаждением H.Stars 50STD создан с учетом энергоэффективности, в нем используется вторичный центробежный компрессор и высокоэффективный распылительный испаритель собственной разработки и хладагент R134a. Эта модель может похвастаться впечатляющим EER 6,3 и диапазоном холодопроизводительности от 2000 кВт до 10000 кВт при температуре охлажденной воды на выходе от 5°C до 20°C. Имеются четыре доступные системы напряжения: 380 В, 6 кВ, 6,6 кВ и 10 кВ с индивидуальными, нестандартными блоками. H.Stars также производит высоковольтные, морские и другие модели источников питания по запросу.
Запросить цену
Особенности
- Преимущество двухступенчатого центробежного компрессора заключается в том, что он не подвержен скачкам давления, так как питается от системного экономайзера, что помогает с добавлением промежуточных ступеней. Эта технология повышает охлаждающую способность не менее чем на 10%.
- Точное оценивание области потенциального выброса и быстрое регулирование скорости вращения и IGV, для предотвращения нестабильности и безопасной работы.
- За счет включения привода увеличения скорости уменьшается объем крыльчатки и снижается пусковой момент двигателя, что сводит к минимуму время простоя.
- Двигатель и компрессор бесшовно соединены друг с другом, что обеспечивает бесшумную работу и отсутствие риска разлива.
- В системе охлаждения двигателя используется жидкий хладагент, что значительно снижает рабочую температуру.
- Высокопрочный шариковый или роликовый подшипник для компрессора, предотвращающий неожиданное отключение.
- Технология распылительного теплообменника собственной разработки, позволяющая повысить эффективность производства. Точный контроль уровня жидкости гарантирует, что испаритель всегда находится в оптимальном состоянии теплообмена.
- Конденсатор обладает технологией отделения капель, гарантирующей высокий уровень эффективности и полный теплообмен через трубку конденсационного теплообменника. Это приводит к впечатляющему значению COP 6,3.
- Запатентованная технология рекуперации тепла обеспечивает возможность повторного использования тепла, выделяемого в процессе охлаждения. Получите холодную и горячую воду бесплатно!
- Совершенная система масляного контура с независимой системой возврата масла гарантирует, что масло быстро возвращается в насос высокого давления независимо от условий эксплуатации.
- Данное устройство оснащено встроенным масляным радиатором, охлаждаемым безопасным и надежным хладагентом, что гарантирует надежность.
- Масляный насос размещен внутри масляного картера компрессора, что исключает любую возможность утечки из насоса.
- Новейший сенсорный интерфейс, управляемый микрокомпьютером, упрощает и ускоряет мониторинг рабочих данных, устраняя необходимость в постоянном контроле. Постоянная обратная связь по техническому обслуживанию может быть получена в режиме реального времени, что помогает обеспечить бесперебойную работу устройства. Кроме того, он может быть связан с централизованной системой управления пользователя, что дает пользователю полное представление о состоянии машины в любое время.
- Специально разработанное регулирующее устройство обладаеет способностью адаптации, позволяющей идеально регулировать подачу хладагента при изменении нагрузки, что гарантирует оптимальную эффективность устройства в любой ситуации.
Характеристика
Центробежный чиллер с водяным охлаждением
Хладагент: R134a
Обеспечение мощности: 380V-3N-50Hz
| Модель | Мощность охлаждения | Потребляемая мощность кВт | Контроль мощности % | Заправка хладагента кг | Конденсатор | Испаритель | Уровень шума дБ(A) | Вес при транспортировке кг | Рабочий вес кг | |||||||
| кВт | USRT | Диаметр трубы (на входе/выходе) | Расход воды м3/ч | Расчетное давление воды, МПа | Перепад давления воды, кПа | Диаметр трубы (на входе/выходе) | Расход воды м3/ч | >Расчетное давление воды, МПа | Перепад давления воды, кПа | |||||||
| 1740 | 495 | 283 | 25%~100% | 500 | 6" | 348 | 1 | 66 | 6" | 299 | 1 | 60 | 80 | 10000 | 10500 | |
| 1914 | 544 | 312 | 550 | 6" | 383 | 1 | 66 | 6" | 329 | 1 | 60 | 81 | 11000 | 11500 | ||
| 2088 | 594 | 340 | 600 | 8″ | 418 | 1 | 74 | 8″ | 359 | 1 | 74 | 82 | 12000 | 12500 | ||
| 2262 | 643 | 368 | 650 | 8″ | 452 | 1 | 74 | 8″ | 389 | 1 | 74 | 83 | 12500 | 13000 | ||
| 2320 | 660 | 385 | 700 | 10″ | 465 | 1 | 74 | 10″ | 399 | 1 | 74 | 84 | 13000 | 13500 | ||
| 2785 | 792 | 448 | 800 | 10″ | 556 | 1 | 76 | 10″ | 479 | 1 | 76 | 85 | 14000 | 14500 | ||
| 3200 | 910 | 525 | 900 | 12″ | 641 | 1 | 78 | 12″ | 550 | 1 | 78 | 86 | 15000 | 15500 | ||
| 3550 | 1009 | 582 | 1000 | 12″ | 711 | 1 | 80 | 12″ | 610 | 1 | 80 | 87 | 16000 | 16500 | ||
| 3828 | 1088 | 623 | 1100 | 12″ | 765 | 1 | 80 | 12″ | 658 | 1 | 80 | 87 | 17000 | 17500 | ||
| 4175 | 1187 | 672 | 1200 | 12″ | 834 | 1 | 82 | 12″ | 718 | 1 | 82 | 88 | 18000 | 18500 | ||
| 4570 | 1299 | 732 | 1300 | 14″ | 912 | 1 | 82 | 14″ | 786 | 1 | 82 | 89 | 19000 | 19500 | ||
| 4777 | 1358 | 769 | 1400 | 14″ | 954 | 1 | 84 | 14″ | 821 | 1 | 84 | 90 | 20000 | 20500 | ||
| 5220 | 1484 | 850 | 1500 | 14″ | 1044 | 1 | 84 | 14″ | 898 | 1 | 84 | 90 | 21000 | 21500 | ||
| 5568 | 1583 | 906 | 1600 | 14″ | 1113 | 1 | 84 | 14″ | 958 | 1 | 84 | 90 | 23000 | 23500 | ||
| 5916 | 1682 | 963 | 1700 | 14″ | 1183 | 1 | 84 | 14″ | 1017 | 1 | 84 | 91 | 25000 | 25500 | ||
| 6264 | 1781 | 1020 | 1800 | 14″ | 1253 | 1 | 84 | 14″ | 1077 | 1 | 84 | 91 | 27000 | 27500 | ||
| 6612 | 1880 | 1076 | 1900 | 16″ | 1322 | 1 | 84 | 16″ | 1137 | 1 | 84 | 91 | 29000 | 29500 | ||
| 7100 | 2019 | 1164 | 2000 | 16″ | 1421 | 1 | 84 | 16″ | 1221 | 1 | 84 | 92 | 30000 | 30500 | ||
| 7308 | 2078 | 1190 | 2100 | 16″ | 1461 | 1 | 84 | 16″ | 1257 | 1 | 84 | 92 | 31000 | 31500 | ||
| 7656 | 2177 | 1246 | 2200 | 16″ | 1531 | 1 | 84 | 16″ | 1317 | 1 | 84 | 92 | 32000 | 32500 | ||
| 8004 | 2276 | 1303 | 2300 | 16″ | 1601 | 1 | 84 | 16″ | 1376 | 1 | 84 | 92 | 33000 | 33500 | ||
| 8352 | 2375 | 1360 | 2400 | 16″ | 1670 | 1 | 84 | 16″ | 1436 | 1 | 84 | 93 | 34000 | 34500 | ||
| 8700 | 2474 | 1416 | 2500 | 18″ | 1740 | 1 | 84 | 18″ | 1496 | 1 | 84 | 93 | 35000 | 35500 | ||
| 9048 | 2573 | 1473 | 2600 | 18″ | 1809 | 1 | 84 | 18″ | 1556 | 1 | 84 | 93 | 36000 | 36500 | ||
| 9396 | 2672 | 1530 | 2700 | 18″ | 1879 | 1 | 84 | 18″ | 1616 | 1 | 84 | 93 | 37000 | 37500 | ||
| 9554 | 2717 | 1538 | 2800 | 18″ | 1907 | 1 | 84 | 18″ | 1643 | 1 | 84 | 94 | 38000 | 38500 | ||
| 10092 | 2869 | 1643 | 2900 | 18″ | 2018 | 1 | 84 | 18″ | 1736 | 1 | 84 | 94 | 39000 | 39500 | ||
| 10440 | 2968 | 1700 | 3000 | 18″ | 2088 | 1 | 84 | 18″ | 1795 | 1 | 84 | 94 | 40000 | 40500 | ||
Заметка:
- 1.Номинальная холодопроизводительность стандартная: стандартная: температура воды на входе/выходе испарителя 12℃/7℃, температура воды на входе/выходе конденсатора 30℃/35℃, коэффициент загрязнения 0.088м²•℃/кВт;
- 2. Диапазон температур охлажденной воды: 5℃~20℃;
- 3. Диапазон температур охлаждающей воды: 15℃~40℃;
- 4. Характеристика и размеры могут быть усовершенствованы без уведомления.
Опциональный
Центрифуга с регулируемой частотой
Центрифуга с регулируемой частотой вращения — это современная установка, которая включает в себя как преобразователь частоты, так и существующие операции установки для обеспечения преобразования частоты. Благодаря этому обновлению его энергоэффективность значительно улучшена при частичных нагрузках, что делает его трансформирующим блоком с двойным КПД, способным достигать эффективности при полной нагрузке (COP), а также интегрированного значения при частичной нагрузке (IPLV).
Рекуперация тепла
Тепло конденсации чиллера, обычно выбрасываемое в атмосферу через градирню, теперь можно эффективно использовать. Благодаря технологии рекуперации тепла тепло, поглощаемое при охлаждении, может передаваться в здание, обеспечивая горячую воду там, где это необходимо. В сезон охлаждения установка с рекуперацией тепла может обеспечить бесплатную горячую воду с температурой выше 50°C, используя до 30-100% холодопроизводительности для рекуперации тепла.
Трубки теплообменника
Облачный сервис (удаленное управление)
Сервис предлагает возможность управлять операциями без необходимости присутствия на месте, предоставляя удобный и эффективный способ выполнения задач.

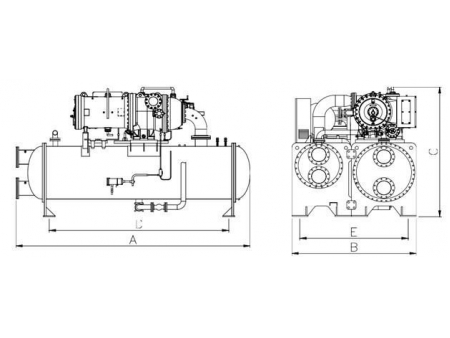

Размеры
Единичный компрессор | Model | A | B | C | D | E |
| | 4100 | 2400 | 2500 | 3100 | 1800 |
| | 4100 | 2400 | 2500 | 3100 | 1800 |
| | 4600 | 2550 | 2900 | 3400 | 2000 |
| | 4600 | 2550 | 2900 | 3400 | 2000 |
| | 4600 | 2550 | 2900 | 3400 | 2000 |
| | 4800 | 2800 | 2950 | 3400 | 2300 |
| | 4800 | 2800 | 2950 | 3400 | 2300 |
| | 4800 | 2800 | 2950 | 3400 | 2300 |
| | 5000 | 2800 | 2950 | 6800 | 2300 |
| | 4200 | 2500 | 2500 | 3200 | 1800 |
| | 4350 | 2550 | 2600 | 3250 | 1800 |
| | 4500 | 2600 | 2800 | 3300 | 1900 |
| | 4600 | 2650 | 2900 | 3400 | 2000 |
| | 4800 | 2700 | 2900 | 3400 | 2100 |
| | 4950 | 1750 | 2950 | 3400 | 2200 |
| | 5500 | 2800 | 2950 | 3400 | 2300 |
Двойной компрессор
| Модель | A | B | C | D | E |
| | 6000 | 2800 | 2950 | 6800 | 2300 |
| | 6000 | 2800 | 2950 | 6800 | 2300 |
| | 7000 | 2800 | 2950 | 6800 | 2300 |
| | 8000 | 2800 | 2950 | 6800 | 2300 |
| | 9000 | 2800 | 2950 | 6800 | 2300 |
| | 9500 | 2800 | 2950 | 6800 | 2300 |
| | 9600 | 2800 | 2950 | 6800 | 2300 |
| | 9700 | 2800 | 2950 | 6800 | 2300 |
| | 9700 | 2800 | 2950 | 6800 | 2300 |
| | 9700 | 2800 | 2950 | 6800 | 2300 |
| | 9750 | 2800 | 2950 | 6800 | 2300 |
| | 9800 | 2800 | 2950 | 6800 | 2300 |
| | 9900 | 2800 | 2950 | 6800 | 2300 |
| | 10000 | 2800 | 2950 | 6800 | 2300 |
| | 10000 | 2800 | 2950 | 6800 | 2300 |
| | 10000 | 2800 | 2950 | 6800 | 2300 |
| | 9000 | 2800 | 2950 | 6800 | 2300 |
