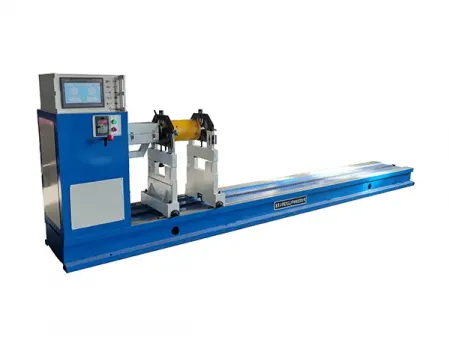

Горизонтальный балансировочный станок
Запрос цены
YYW-30000
Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 4000 мм и весом 2000-30000 кг
- Балансирует детали весом до 30 000 кг
- Поддерживает детали диаметром до 4000 мм и длиной до 8000 мм
- Создан для сверхкрупных промышленных компонентов
- Стабильная работа с точными измерениями
Варианты применения
Подходит для динамической балансировки различных рабочих колес вентиляторов, включая двухвходные конструкции, а также роторов электродвигателей, роторов сепараторов, крупных роторов генераторов, турбин, горнодобывающего оборудования, валков, вентиляторов и полиграфического оборудования.

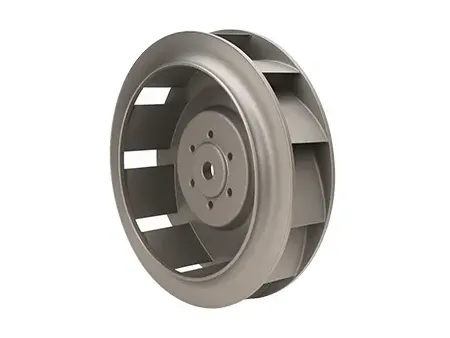

- Балансировка крыльчаток вентиляторов

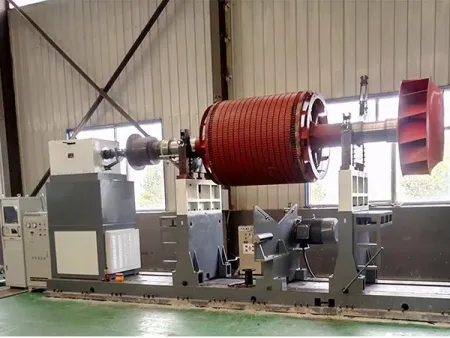

- Балансировка роторов двигателей
- Балансировка компонентов горного оборудования
- Балансировка роликов
Технические характеристики
| Масса детали | 2000-30000 кг |
| Макс. диаметр детали | 4000 мм |
| Диаметр вала детали | Ø80-400 мм |
| Макс. расстояние между двумя несущими опорами | 400 мм |
| Макс. расстояние от конца муфты до правой опоры подшипника | 8000 мм (или по требованию клиента) |
| Скорость балансировки (5-ступенчатая регулировка скорости) | Регулировка скорости (макс. скорость) |
| Ступень 1: 208 об/мин | |
| Ступень 2: 350 об/мин | |
| Ступень 3: 588 об/мин | |
| Ступень 4: 966 об/мин | |
| Ступень 5: 1440 об/мин | |
| Мощность двигателя | 90 кВт |
| Мин. достижимый остаточный дисбаланс (eMar) | ≤1 г·мм/кг |
| Коэффициент уменьшения дисбаланса (URR) | ≥90% |
| Питание | 3 фазы/380В/50 Гц |
| Крутящий момент карданного вала | 7000 Н·м (стандартная конфигурация) |
| Мощность частотно-регулируемого привода | 90 кВт |
| Электронная измерительная система | Система анализа вибрации и динамической балансировки ZL-210 (сенсорный дисплей) со шкафом управления |
| Электрический шкаф управления | Отдельно стоящий шкаф управления |
| Подшипник роликовой тележки | SKF |
| Модель редуктора | QJ805 |
Особенности
- Разработан инженерами с многолетним опытом в создании балансировочных станков.
- Подкреплен более чем 30-летней нашей собственной производственной практикой создания усовершенствованных конструкций и надежных решений.
- Привод балансировочного станка осуществляется трехфазным асинхронным двигателем с частотным преобразователем для плавного бесступенчатого регулирования скорости.
- Редуктор серии QJ на основе немецкой технологии ZF, обеспечивая высокий крутящий момент двигателя балансировщика и стабильную работу.
- Дополнительные измерительные системы включают систему анализа динамической балансировки ZL-220 (с цифровым дисплеем) и систему анализа динамической балансировки ZL-210.
