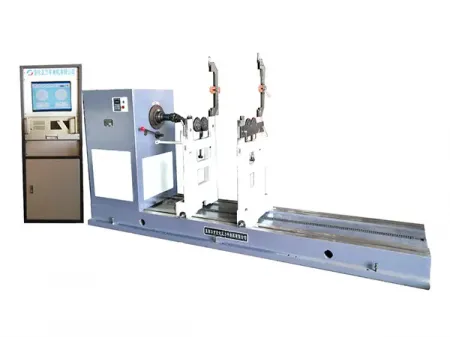

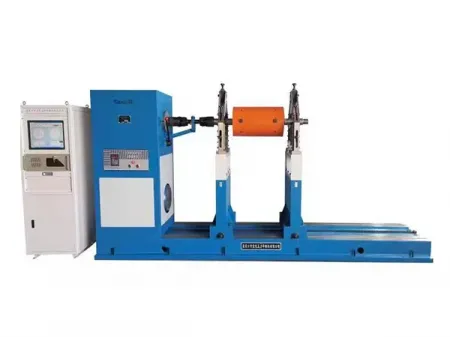

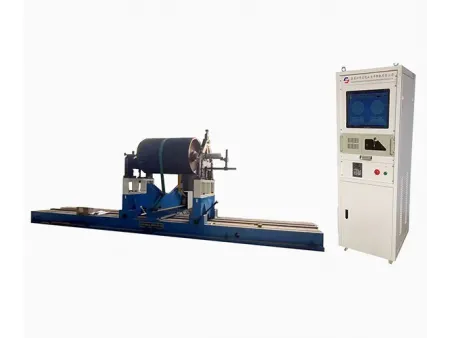

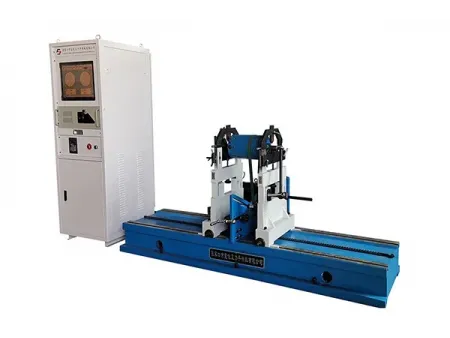

Горизонтальный балансировочный станок
Запрос цены
YYW-5000
Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 2500 мм и максимальным весом 5000 кг
- Балансирует роторы весом до 5000 кг
- Поддерживает детали диаметром до 2500 мм
- Стандартная длина станины балансировочного станка: 2500 мм, с возможностью увеличения до 3000 мм или 3500 мм
- Доступна настройка отдельных параметров станка для балансировки по запросу
Варианты применения
Широко используется для балансировки компонентов с тяжелой нагрузкой, таких как роторы электродвигателей, роторы прокатных станов, дробилки и рабочие колеса вентиляторов.
- Балансировка роторов двигателей
- Балансировка роторов дробилок
Технические характеристики
| Макс. масса детали | 5000 кг |
| Макс. диаметр детали | 2500 мм |
| Диаметр вала детали | Ø40-Ø300 мм |
| Мин. расстояние между двумя несущими опорами | 300 мм |
| Макс. расстояние от конца муфты до правой опоры подшипника | 3000 мм |
| Скорость балансировки (регулируемая скорость вращения) | 180-1200 об/мин |
| Мощность двигателя | 22 кВт |
| Мин. достижимый остаточный дисбаланс (eMar) | ≤1 г·мм/кг |
| Коэффициент уменьшения дисбаланса (URR) | ≥90% |
| Питание | 3 фазы/380В/50 Гц |
| Крутящий момент карданного вала | 530 Н·м |
| Мощность частотно-регулируемого привода | 30 кВт |
| Электронная измерительная система | Система анализа вибрации и динамической балансировки ZL-210 (сенсорный дисплей) |
Особенности
- Используется частотный преобразователь для бесступенчатого регулирования скорости с карданным приводом. Две опорные рамы балансировочного станка данной модели отлиты и обработаны как единое целое, что обеспечивает высокую механическую прочность и точность.
- Прост в эксплуатации и безопасен для оператора. Оснащен передовой микрокомпьютерной системой с цифровым дисплеем.
- Интегрированная Н-образная опорная рама с легкой и надежной конструкцией, обеспечивающая низкое демпфирование балансировщика и устойчивость к вибрациям.
Примеры деталей, которые могут быть сбалансированы на наших станках
- Роторы моторов
