Cырьевая мельница для цемента
SINOMALY производит сырьевые мельницы различных спецификаций. Данные машины подходят для работы в производственных линиях по измельчению с производительностью 2500 тн/д, 3200 тн/д, 4000 тн/д, 5000тн/д, 6000тн/д и 8000тн/д. Вертикальная мельница используется для помола сырьевых материалов, смешанного цемента и шлакового порошка.
Модель | Мощность главного двигателя (кВт) | Производительность (тн/ч) | Производительность произв.линии (тн/д) |
LRM36.4 | 1600~1800 | 180~200 | 2200 |
1800~2000 | 210~230 | 2500 | |
2240~2500 | 250~280 | 3200 | |
2500~2600 | 280~300 | 3200 | |
2800~3000 | 320~360 | 4500 | |
3150~3350 | 350~380 | 4500 | |
3800~4000 | 400~420 | 4500 | |
3800~4200 | 420~450 | 5000 | |
4000~4500 | 450~500 | 6000 | |
4800~5000 | 530~550 | 7200 | |
4800~5100 | 540~560 | 7500 |
Примечания: содержание влаги сырьевого материала ≤8%, крупность сырья ≤80 мм около 95%, тонкость продукта R0.08≤12%, содержание влаги продукта ≤0.5%
- Ячейковый питатель
- Сепаратор
- Корпус
- Точильный валик
- Качающийся рычаг
- Размольный стол
- Привод
- Устройство натяжения
- Станина
Размольный стол
Крупнейшей составляющей вертикальной сырьевой мельницы является размольный стол, играющий важную роль в функционировании установки.
Проект размольного стола является главным пунктом производительности мельницы, скорости помола и занимаемого пространства. Производительность мельницы напрямую зависит от рабочего диаметра стола. Скорость вращения размольного стола определяет выходную скорость, но должна регулироваться в соответствии с требованиями к скорости различных материалов. Скорость помола значительно зависит от давления, качества и размеров валика, а также диаметра стола, скорости вращения, толщины материала и т.д.
Точильный валик
Точильный валик главным образом состоит из оси ролика, подшипника, ступицы и шубки (рабочей поверхности). Система смазки точильного валика осуществляет смазку и охлаждение подшипника. Точнильный валик сдавливает и раздрабливает материал на размольном столе. При постоянном давлении, форма и размеры точильного ролика оказывают прямое воздействие на эффективность помола материала.
Качающийся рычаг
Качающийся рычаг - это компонент, соединяющий точильный валик и устройство натяжения. Тяговое усилие, образуемое гидроцилиндром переносится от качающегося рычага к точильному валику, поэтому качающийся рычаг является деталью, подверженной основному напряжению во всей системе. Учитывая функциональность качающегося рычага, его проект напрямую оказывает влияние на выход и стабильность вертикальной мельницы.
Сепаратор
SINOMALY использует наиболее передовой метод сортировки вихревого слоя для проектирования сепаратора, что позвоялет иметь высокую эффективность сортировки порошка. Ротор имеет конструкцию с малым сопротивлением, позвляющую сокращать сопротивление движению вертикальной мельницы и сохранять энергию. Конструкция с газонепроницаемым уплотнением используется для ротора с регулируемой высотой, что делает установку и регулировку удобными.

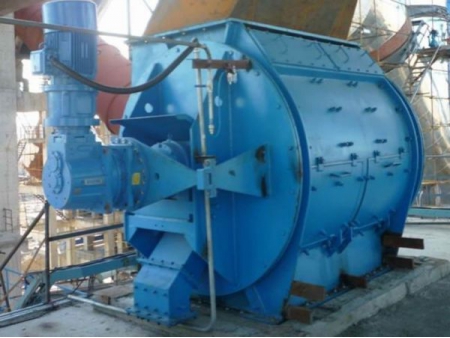

Ячейковый питатель
В качестве устройства подачи для вертикальной мельницы используется ячейковый питатель, характеризующийся простой конструкцией, стабильной и продолжительной работой.
Износоустойчивый облицовочный материал корпуса - обработанный металл, характеризующийся высокой прецизионностью; расстояние между лопастью и износосоустойчивым скребковым механизмом регулируется, оба являются быстроизнашиваемыми деталями и могут быть заменены. Горячий воздух может поступать с обеих сторон корпуса, предотвращая забивание подающего клапана.
Анализ с использованием метода конечных элементов ключевых компонентов
Качающийся рычаг - это компонент, соединяющий точильный валик и устройство натяжения. Тяговое усилие, образуемое гидроцилиндром переносится от качающегося рычага к точильному валику, поэтому качающийся рычаг является деталью, подверженной основному напряжению во всей системе. Учитывая функциональность качающегося рычага, его проект напрямую оказывает влияние на выход и стабильность вертикальной мельницы.
- Валик может подниматься и опускаться автоматически
- Помольная часть спроектирована с горизонтальным помольным столом и коническим валиком, работающим плавно, с низким уровнем потребления энергии и истирания.
- Истирание рукава и обделка размольного стола оказывает небольшое влияние на выход на дальнейших стадиях, сокращение выхода продукции менее 5%. Более того, данные элементы легко ремонтируются и заменяются в любое время.
- Способность осушать вертикальной мельницы сильная, отработанное тепло от печи может использоваться для осушения сырьевых материалов с содержанием влаги 8% и выше.
- Угол кольцевого зазора для подачи воздуха и высота накопительного кольца могут быть отрегулированы, согласно рабочим условиям.
- Датчиками оснащен механический слой, а также слой ограничения электричества и слой материала для повышения эффективности.
- Обратный клапан с большим диаметром используется для обеспечения большого потока смазочного насоса и быстрого гидравлического движения. Для сверх мелких материалов с высоким уровнем текучести операторы могут сократить распыление воды для сокращения потребления тепла.
- Точильный валик уплотнен пыленепроницаемым волокном и маслом, что позволяет эффективно предотвращать попадание пыли через подшипник.
- Рукав ролика и обделка размольного стола могут быть повторно припаяны и использованы, таким образом позволяя сократить расходы на запчасти.
- Вертикальная мельница оснащена вращающимся устройством, позволяющим повернуть точильный валик от машины, что позволяет легко осуществлять обслуживание машины.
- Производственная линия 3200тн/д - - Вертикальная мельница LRM40.4
- Производственная линия 5000тн/д - - Вертикальная мельница с двойной системой LRM38.4
- Производственная линия 2500тн/д - - Вертикальная мельница LRM38.4
- Производственная линия 7200тн/д - - Вертикальная мельница с двойной системой LRM41.4
