Однофазное твердотельное реле NNG5-1/032F-38 DC-AC 5A-15A

Однофазное твердотельное реле NNG5-1/032F-38 DC-AC 5A-15A
Однофазное твердотельное реле NNG5-1/032F-38 DC-AC 5A-15A
Однофазное твердотельное реле NNG5-1/032F-38 DC-AC 5A-15A
Запрос цены

Однофазное твердотельное реле NNG5-1/032F-38 DC-AC 5A-15A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении однофазное реле NNG5-1/032F-38 DC-AC 5A-15A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленность, в которых необходимо предотвратить взрыв, обвал, грязь и разрушения.

Объяснение обозначений модели
Характеристики однофазного твердотельного реле NNG5-1/032F-38 DC-AC 5A-15A
Управляющее напряжение 032:3-32VDC
Управляющий ток 6-35mA
Напряжение включения 3VDC
Напряжение выключения 1VDC
Обратное напряжение 32VDC
Нагрузочное напряжение 22:24-240VAC 38:40-440VAC
Ток нагрузки 5A, 10A,15A
Напряжение переходного процесса 22:600VAC 38:900VAC
Падение напряжения (для перехода во включенное состояние) AC:≤1.6VAC
Время включения-отключения AC:≤10mS
Ток утечки в закрытом состоянии AC:≤10mA
Электрическая прочность диэлектрика ≥2500VAC
Изоляционное сопротивление Тестирование при 500MΩ,500VDC
Температура окружающей среды -30℃~80℃
Вид установки Установка винтами
Вес реле ≈42г
Размер 38.5×28.7×18 мм
Примечание В случае, если нагрузка более 10А, устанавливается радиатор.
Размер и установка

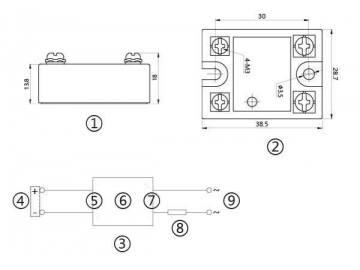

① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача управляющего напряжения ⑤ Входное реле ⑥ ТТР ⑦Выходное реле ⑧ Нагрузка ⑨ Подача мощности, поглощаемой в нагрузке.
