Автоматическая система армирования
(При производстве панелей)

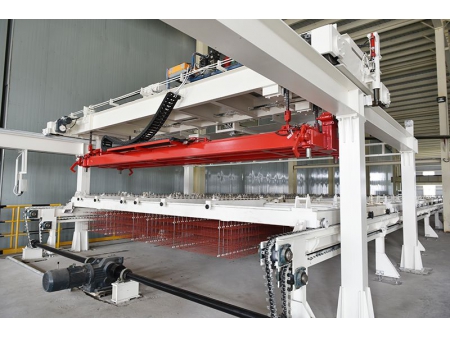

Автоматическая система оборота несущих рам участка армирования включает различные виды интегрированных между собой машин и оборудования. Несущая рама с выставленными на ней стержнями извлекается из зеленого массива специальной машиной, затем перемещается на участок очистки и парафинирования для соответствующей обработки. Автоматический конвейер несущих рам и передаточный мост сборки арматурных каркасов перемещают несущую раму со стержнями на раму сборки арматурных каркасов, на которой арматура крепится к стержням Н-образными стальными листами или пластиковыми зажимами. Затем собранная несущая рама вместе с арматурой перемещается автоматическим передаточным мостом на участок антикоррозийной обработки, где краном погружается в емкость с антикоррозийным составом. После данной обработки несущая рама с арматурой посредством цепного конвейера перемещается в сушильную камеру. После сушки несущая рама с арматурой перемещается к погружному крану, где будет ожидать очереди на установку в форму с газобетонной смесью. Затем форма с арматурой перемещается в зону предварительного созревания массивов, после выдержки стержни извлекаются из зеленого массива. Таким образом, завершается предыдущий и начинается новый цикл.
- Кондуктор для игл
- Арматурная рама(помещена)
- Арматурная рама(извлечена)
