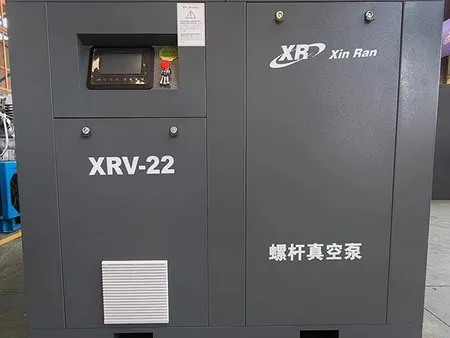

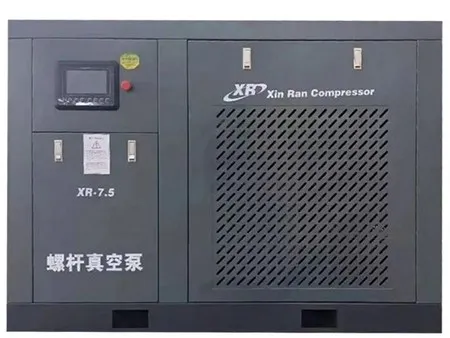

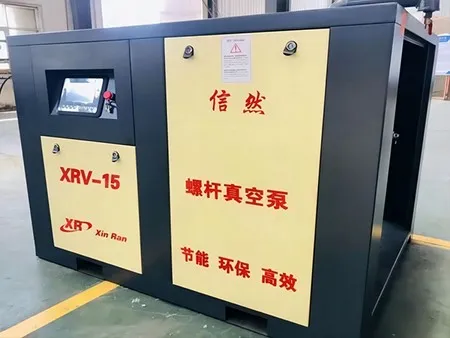

Винтовой вакуумный насос
Винтовой вакуумный насос представляет собой комплектный агрегат, включающий винтовой насос, двигатель, маслоотделитель, вентилятор охлаждения, систему водяного охлаждения и основание. Он оснащен специально разработанными высокоэффективными электродвигателями и приводными системами с передовой технологией уплотнения, что значительно снижает потребление энергии и эксплуатационные расходы. Винтовой вакуумный насос также работает с низким уровнем шума и прост в установке и эксплуатации, минимизируя его влияние на рабочее место и окружающую среду. Даже без глушителя уникальная конструкция винтового ротора Xinran обеспечивает исключительно тихую работу с низким уровнем вибрации.
- Мощность
5.5-110 кВт
- Скорость откачки
180-1500 м³/ч
- Предельное давление
0.02-0.01 Мбар
| Скорость перекачки (50 Гц/60 Гц) | м³ /час | 180/216 | 250/300 | 360/432 | 540/650 | 720/864 | |
| л/с | 50/60 | 70/84 | 100/120 | 150/180 | 200/240 | ||
| Предельное давление (50 Гц/60 Гц) | Торр | 0.015/0.0075 | |||||
| мбар | 0.02/0.01 | ||||||
| Pa | 2/1 | ||||||
| Двигатель | Частота | Гц | 50/60 | ||||
| Напряжение | В | 208-440 | |||||
| Номинальная мощность | кВт | 5.5/7.5 | 7.5/7.5 | 11/15 | 15/15 | 18.5/22 | |
| Соединение | Вход | мм | 50 | 65 | 70 | 90 | 100 |
| 0утлет | мм | 40 | 40 | 55 | 65 | 65 | |
| Охлаждающая вода | Давление | кг/см2 | 2.0-4.0 | ||||
| Мин. Расход | л/мин | 2.5 | 2.6 | 2.8 | 3 | 4 | |
| Температура | ℃ | 18-25 | |||||
| Разъем | RC3/8' | ||||||
| Азот N2 | Давление | Мпа | 0.15-0.2 | ||||
| Разбавленный поток | л/мин | 0-60 | |||||
| Уплотнение потока | л/мин | 0-20 | |||||
| Разъем | RC1/8" | ||||||
| Емкость для масла в камере редуктора | л | 0.85 | 0.85 | 1.4 | 2 | 2 | |
| Вес | кг | 295 | 350 | 480 | 520 | 680 | |
| Уровень шума | дБ(A) | 68 | 70 | 70 | 72 | 74 | |
- Винтовой ротор
Профиль ротора обеспечивает равномерное зацепление, отличную герметизацию и высокую эффективность откачки. Роторы проходят испытания на динамическую балансировку G1 класса, что приводит к минимальной вибрации при работе.
- Изысканный дизайн и производство
Выпускной тракт укорочен для уменьшения отложения посторонних материалов во время производства. Герметичная конструкция предотвращает утечку смазки, которая могла бы возникнуть из-за износа динамических уплотнений.
