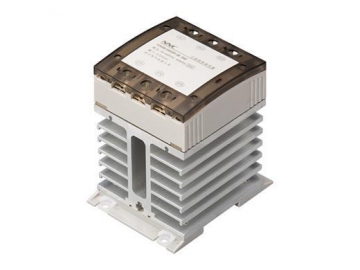

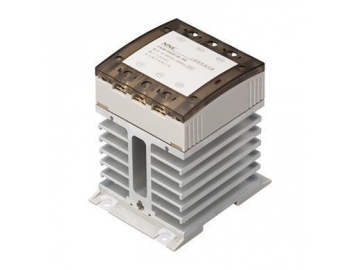

Трехфазное твердотельное реле CAG6-3/032F-38 20-40A

Запрос цены

О нас: http://electrical-relay.ru/2018/2-4-10-20-40a-three-phase-solid-state-relay.html

Трехфазное твердотельное реле CAG6-3/032F-38 20-40A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении трехфазное реле CAG6-3/032F-38 20-40A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленности, когда необходимо предотвратить взрыв, обвал, грязь и разрушения.

Объяснение обозначений модели

Характеристики трехфазного твердотельного реле CAG6-3/032F-38 20-40A

Управляющее напряжение	32:4-32VDC
Управляющий ток	≤20mA
Напряжение включения	4VDC
Напряжение выключения	2VDC
Обратное напряжение	32VDC
Нагрузочное напряжение	38:40-440VAC
Ток нагрузки	20A 25A 30A 40A
Напряжение переходного процесса	38:1000VAC
Падение напряжения (для перехода во включенное состояние)	AC:≤1.6VAC
Время включения-отключения	AC:≤10mS
Ток утечки в закрытом состоянии	AC:≤10mA
Электрическая прочность диэлектрика	≥2500VAC
Изоляционное сопротивление	Тестирование при 500MΩ,500VDC
Температура окружающей среды	-30℃~80℃
Вид установки	Установка на рельс или винтами
Вес реле	20-30A≈1000г 40A ≈1300г
Размер	20-30A:100×110×127мм
Примечание	40A:120×110×127мм
	Твердотельное реле и радиатор могут использоваться раздельно.

Размер и установка

① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача мощности, поглощаемой в нагрузке; ⑤ Подача управляющего напряжения
