Линия поперечной резки металла

Запрос цены

Веб-сайт: http://hxmachinetool.ru/2-5-cut-to-length-line.html

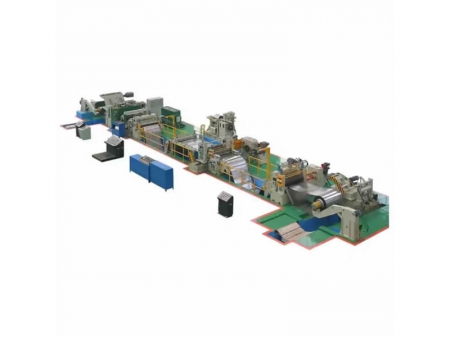

Линия поперечной резки – это высокоэффективная система, предназначенная для разматывания, выравнивания и резки металлических рулонов на плоские листы точных размеров. Наша линия для поперечного раскроя металла легко адаптируется к различным диапазонам ширины, толщины и веса рулонов, а также оснащена передовой технологией выравнивания, полностью удовлетворяя строгим промышленным требованиям к качеству и ровности конечного изделия.

Применение

Широко используется в металлопрокатной промышленности, автомобилестроении, производстве бытовой техники, строительных материалов и в центрах обслуживания металлоконструкций.

Процесс работы

Хранение рулонов → Загрузка рулонов → Разматывание → Портальная подача → Грубая правка восемью роликами → Петлеобразование → Центрирование → Точная правка → Измерение и калибровка → Резка и паллетирование → Подача на подъемный стол → Продольная выгрузка → Упаковка

Варианты линии поперечного раскроя

Линия поперечной резки горячекатаного проката (Разматывание – Правка – Резка – Укладка)Обрабатываемые материалы: горячекатаные листы, травленые листы, листы из нержавеющей стали, листы для автомобилестроения, листы для судостроения, алюминиевые листы и другое.

Модель	CTL-6	CTL-8	CTL-12	CTL-16	CTL-20/25
Толщина резки (мм)	1.5-6.0	2-8	3-12	4-16	6-20/25
Ширина исходного материала (мм)	800-2000	800-2000	800-2000	800-2200	800-2500
Размер поперечной резки (мм)	1000-6000	1000-8000	1000-12000	2000-14000	2000-14000
Точность резки (мм)	±1.0	±1.0	±1.0	±1.0	±1.0
Диагональные допуски (мм)	±1.0	±1.0	±1.5	±1.5	±1.5
Точность выравнивания (мм/м²)	< 1.0	< 1.0	< 1.5	< 1.5	< 1.5
Скорость линии (м/мин)	50	40	40	40	30
Поддерживаемый вес рулона (т)	20, 30	20, 30	20, 35	20, 35	20, 35

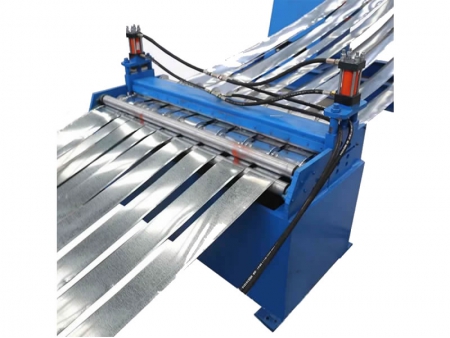

Линия поперечной резки холоднокатаного металла (Разматывание – Резка на полосы – Перемотка)Обрабатываемые материалы: холоднокатаные листы, электролитически оцинкованные листы, горячеоцинкованные листы, листы с полимерным покрытием, листы из нержавеющей стали, алюминиевые листы, медные листы и другие.

Модель	CTLS-1	CTLS-2	CTLS-3	CTLS-4
Толщина резки (мм)	0.15-1.0	0.2-2.0	0.3-3.0	0.5-4.0
Ширина исходного материала (мм)	300-1250	300-1600	300-1800	300-2000
Размер поперечной резки (мм)	Настраивается
Точность длины (мм)	±0.05	±0.05	±0.10	±0.10
Диагональные допуски (мм)	< 3%	< 3%	< 3%	< 3%
Точность выравнивания (мм/м²)	≤1	≤1	≤1	≤1
Скорость линии (м/мин)	200	200	180	150
Поддерживаемый вес рулона (т)	10, 15	10, 15, 20	15, 20, 25	20, 25, 30

Линия поперечной резки холоднокатаного металла (Разматывание – Выравнивание – Резка – Укладка)Обрабатываемые материалы: холоднокатаные листы, электролитически оцинкованные листы, горячеоцинкованные листы, листы с полимерным покрытием, листы из нержавеющей стали, алюминиевые листы, медные листы и другие.

Модель	CTLV-1	CTLV-2	CTLV-3	CTLV-4
Толщина резки (мм)	0.2-1.0	0.3-2.0	0.4-3.0	0.5-4.0
Ширина исходного материала (мм)	300-1250	300-1600	300-1800	300-1800
Итоговая длина (мм)	300-3000	300-3000	300-4000	400-6000
Точность длины (мм)	±0.3	±0.3	±0.3	±0.3
Диагональная точность (мм)	±0.5	±0.5	±0.5	±0.5
Точность выравнивания (мм/м²)	< 1	< 1	< 1	< 1
Скорость линии (м/мин)	70	60	60	60
Поддерживаемый вес рулона (т)	5, 10, 15	10, 15, 20	10, 15, 20	20, 25, 30
