Гидравлический листогибочный пресс с ЧПУ – 2 оси управления
Запрос цены
Основные особенности
- Листогибочный пресс серии B годится для формования малых компонентов и расход на эксплуатацию невысоко. С помощью торсиона и двумя осями управления ЧПУ данный пресс работает так, как же большой листогибочный пресс.
- Гидравлический листогибочный пресс с ЧПУ – 2 оси управления имеет высокую рентабельность и легко в использовании.
- Блок управления с ЧПУ ESTUN E21s или ELGO P40 Германии
- 2 оси управления с ЧПУ:
Ползун проводится в ориентацию Y-осевым прецизионным инвертором.
X-осевым прецизионным инвертором проводится в движение задний упор.
Ручная регулировка R, Z1, Z2-оси
Ручная система против отклонения (доступная) - Защитное ограждение и аппарат электрической централизации используются для обеспечения безопасности в эксплуатации.
Стандартный листогибочный пресс
- Вспомогательный верхний зажим для предотвращения заклинивания
- Опора для удержания рычага
- Приводная регулировка осей
- Задний упор
- Световое предохранительное устройство
- Верхний и нижний гибочный инструмент
- Система ЧПУ ESTUN E21s или ELGO P40 Германии
- Гидравлическая система Bosch-Rexroth Германии
- Электрические компоненты от Telemecanique или Schneider
- Предохранитель гидравлической и электрической системы от перегрузок
- Прямоугольный рычаг и передние опорные рычага
- Преобразователь частоты Delta с шарико-винтовой парой и полированным штоком (точность полировки – 0.05мм)
Спецификация
Модель(AC/MB7) | 40T/1600 | 50T/2500 | 63T/2500 | 80T/2500 | 80T/3200 | 80T/4000 | 100T/2500 | 100T/3200 | |
Усилие изгиба | кН | 400 | 500 | 630 | 800 | 800 | 800 | 1000 | 1000 |
Длина изгиба | мм | 1600 | 2500 | 2500 | 2500 | 3200 | 4000 | 2500 | 3200 |
Расстояние между колоннами | мм | 1250 | 2000 | 1900 | 1900 | 2600 | 3350 | 1850 | 2550 |
Глубина захода | мм | 230 | 230 | 250 | 320 | 320 | 320 | 320 | 320 |
Ход траверсы | мм | 100 | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
Регулировка хода | мм | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 |
Макс. высота зажима | мм | 320 | 320 | 320 | 360 | 360 | 360 | 390 | 390 |
Количество ходов в минуту | min-1 | ≥ 11 | ≥ 11 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 |
Мощность главного двигателя | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
Вес нетто | кг | 3000 | 3600 | 4150 | 4800 | 5580 | 6120 | 5850 | 6500 |
Размер (Д*Ш*В) | мм | 2100×1250 ×2050 | 3150×1350 ×2240 | 2850×1890 ×2150 | 3180×1750 ×2350 | 3820×1700 ×2350 | 4350×1700 ×2400 | 2850×1750 ×2360 | 3790×1700 ×2350 |
Модель(AC/MB7) | 100T/4000 | 125T/2500 | 125T/3200 | 160T/2500 | 160T/3200 | 160T/4000 | 160/6000 | |
Усилие изгиба | KN | 1000 | 1250 | 1250 | 1600 | 1600 | 1600 | 1600 |
Длина изгиба | мм | 4000 | 2500 | 3200 | 2500 | 3200 | 4000 | 6000 |
Расстояние между колоннами | мм | 3350 | 1850 | 2550 | 1950 | 2540 | 3140 | 4800 |
Глубина захода | мм | 320 | 320 | 320 | 330 | 330 | 330 | 330 |
Ход траверсы | мм | 120 | 130 | 130 | 200 | 200 | 200 | 200 |
Регулировка хода | мм | 100 | 130 | 130 | 200 | 200 | 200 | 150 |
Макс. высота зажима | мм | 390 | 390 | 390 | 465 | 465 | 465 | 465 |
Количество ходов в минуту | min-1 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
Мощность главного двигателя | kW | 7.5 | 11 | 11 | 11 | 11 | 11 | 11 |
Вес нетто | кг | 7800 | 6100 | 7300 | 8900 | 9720 | 11160 | 18600 |
Размер (Д*Ш*В) | мм | 4590×1745 ×2450 | 3190×1945 ×2420 | 3790×1935 ×2420 | 3300×2225 ×2560 | 4100×2250 ×2560 | 4800×2250 ×2560 | 6400×2250 ×2960 |
Модель(AC/MB7) | 200T/3200 | 200T/4000 | 200T/6000 | 250T/3200 | 250T/4200 | 250T/5000 | 250T/6000 | |
Усилие изгиба | KN | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2500 |
Длина изгиба | мм | 3200 | 4000 | 6000 | 3200 | 4200 | 5000 | 6000 |
Расстояние между колоннами | мм | 2550 | 3260 | 4800 | 2540 | 3140 | 4000 | 5000 |
Глубина захода | мм | 350 | 350 | 350 | 400 | 400 | 400 | 400 |
Ход траверсы | мм | 230 | 200 | 200 | 250 | 250 | 250 | 250 |
Регулировка хода | мм | 160 | 160 | 160 | 180 | 180 | 180 | 180 |
Макс. высота зажима | мм | 515 | 515 | 515 | 535 | 535 | 535 | 500 |
Количество ходов в минуту | min-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 3 |
Мощность главного двигателя | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
Вес нетто | кг | 12500 | 14300 | 21300 | 13900 | 15320 | 17100 | 18600 |
Размер (Д*Ш*В) | мм | 3750×2180 ×2950 | 4450×2180 ×3000 | 6420×2180 ×2900 | 3840×2250 ×2920 | 4840×2250 ×2920 | 5640×2250 ×2980 | 6420×2250 ×2980 |
Модель(AC/MB7) | 300T/4000 | 300T/5000 | 300T/6000 | 400T/4000 | 400T/6000 | 500T/4000 | 500T/6000 | |
Усилие изгиба | KN | 3000 | 3000 | 3000 | 4000 | 4000 | 5000 | 5000 |
Длина изгиба | мм | 4000 | 5000 | 6000 | 4000 | 6000 | 4000 | 6000 |
Расстояние между колоннами | мм | 2900 | 3900 | 4900 | 3140 | 5000 | 3050 | 4760 |
Глубина захода | мм | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Ход траверсы | мм | 250 | 250 | 250 | 320 | 320 | 320 | 320 |
Регулировка хода | мм | 180 | 180 | 180 | 220 | 220 | 220 | 220 |
Макс. высота зажима | мм | 535 | 535 | 535 | 600 | 600 | 630 | 630 |
Количество ходов в минуту | min-1 | ≥ 3 | ≥ 3 | ≥ 3 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 | ≥ 2.5 |
Мощность главного двигателя | kW | 22 | 22 | 22 | 37 | 37 | 37 | 37 |
Вес нетто | кг | 24400 | 27100 | 29100 | 30100 | 41100 | 42000 | 47600 |
Размер (Д*Ш*В) | мм | 4400×2250 ×3115 | 5400×2250 ×3115 | 6400×2250 ×3520 | 4800×2625 ×3700 | 6800×2650 ×3900 | 4200×4500 ×4760 | 6200×4500 ×4760 |

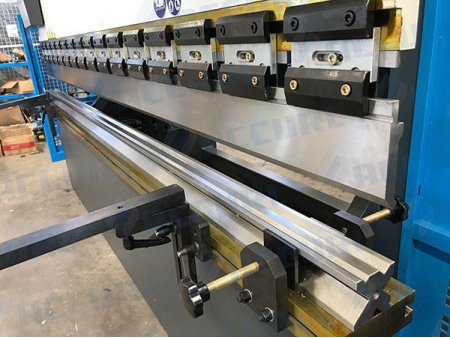

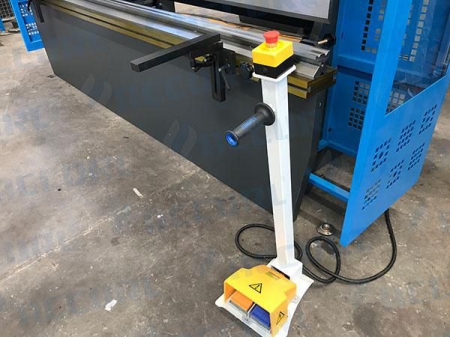

Фотографии
