Токарный станок с горизонтальной станиной и ЧПУ
Запрос цены
NF32K

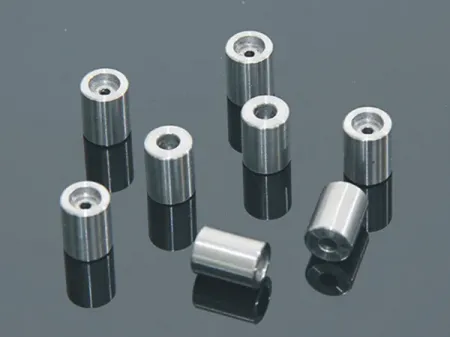

Высокопроизводительный и высокоточный двухосевой горизонтальный токарный станок с ЧПУ, предназначенный для выполнения сложных токарных задач на деталях дискового типа и коротких валах. Поддерживает растачивание и обточку цилиндрических поверхностей, обработку конусов, ступенчатых и сферических поверхностей, вращательных контуров, проточку канавок (внутренних и наружных), сверление и нарезание резьбы. Компактная компоновка инструмента на линейном суппорте токарного станка оптимизирована для деталей, не требующих поддержки задней бабки.
Запросить расценки
Особенности
- Встроенная станина с наклоном 45° предлагает высокую жесткость и сильное демпфирование вибраций, гарантируя стабильные и надежные результаты обработки.
- Линейные направляющие большого типоразмера на обеих осях отлично показывают себя при различной степени динамики, поддерживая долговременную точность обработки.
- Шпиндель токарного станка приводится в движение серводвигателем с бесступенчатым регулированием скорости от 100 до 5000 об/мин, позволяя гибко настраивать скорости при программировании.

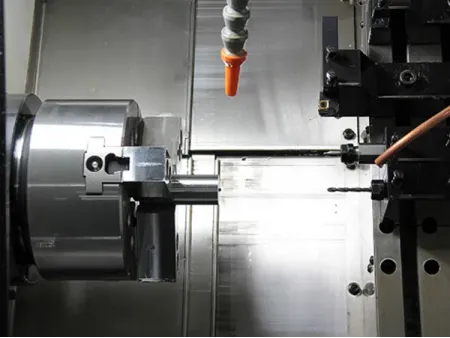

- Простая компоновка инструмента на быстросменном линейном суппорте поддерживает быструю смену инструмента и сокращает общее время рабочего цикла.
- Механическая, электрическая и гидравлическая конструкция интегрированы в единую систему с полным защитным ограждением, чистой компоновкой и эргономичной структурой.
- Токарный станок с горизонтальной станиной с ЧПУ NF32K совместим с системами ЧПУ от GSK, Syntec и FANUC для удовлетворения различных требований к применению и автоматизации.
Технические характеристики
| Макс. диаметр обрабатываемой заготовки над станиной, мм | 360 |
| Макс. диаметр обрабатываемой заготовки над суппортом, мм | 100 |
| Расстояние между направляющими оси Z, мм | 380 |
| Расстояние между направляющими оси X, мм | 200 |
| Тип фланца шпинделя | A2-5 |
| Диаметр отверстия шпинделя, мм | 56 |
| Внутренний диаметр переднего подшипника шпинделя, мм | 90 |
| Макс. диаметр обрабатываемого прутка, мм | 42 |
| Частота вращения шпинделя, об/мин | 100-5000 |
| Ход по оси X, мм | 340 |
| Ход по оси Z, мм | 260 |
| Скорость быстрого перемещения по оси X, м/мин | 13 |
| Скорость быстрого перемещения по оси Z, м/мин | 15 |
| Тип инструментальной оснастки | Линейная |
| Размер державки токарного резца для наружного точения, мм | 16×16 |
| Макс. диаметр расточной оправки, мм | 20 |
| Габариты станка (Д×Ш×В), мм | 2050×1450×1550 |
| Масса станка (нетто/брутто), кг | 2200/2500 |
