Самоподрезающий анкер

Запрос цены

О нас: http://nj-mkt.ru/4-2-1-self-undercutting-anchor.html

Механические анкеры

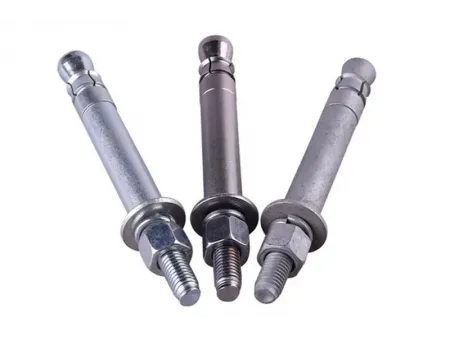

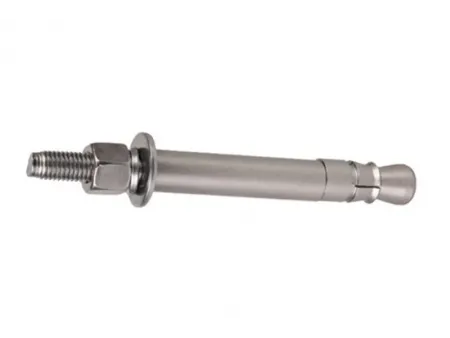

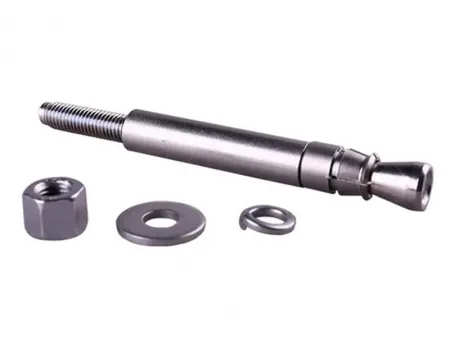

Саморезный анкер представляет собой готовое механическое анкерное решение, состоящее из режущего кольца, распорной гильзы, резьбового стержня, пружинной шайбы, плоской шайбы и гайки. Изготовлен из хромсодержащей легированной стали и обладает высокой прочностью на растяжение и исключительной ударной вязкостью, что делает его подходящим для ответственных конструкционных применений.

Технические данные

Предустановленный подрезной анкер (нержавеющая сталь)

Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Усилие при растяжении (кН) (номинальное/расчетное)		Нагрузка на сдвиг (кН) (номинальная/расчетная)
Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Растрескавшийся бетон	Цельный бетон	Растрескавшийся бетон	Цельный бетон
M6	304	50	4.2*/3.5	4.2*/3.5	2.1/1.8	2.1/1.8
M6	316	50	9.0*/7.5	9.0*/7.5	4.5/3.8	4.5/3.8
M8	304	70	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
	304	90	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
	316	70	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
	316	90	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
M10	304	70	12.2*/10.2	12.2*/10.2	6.1/5.1	6.1/5.1
	304	100	12.2/10.2	12.2/10.2	6.1/5.1	6.1/51
	316	70	20.5/11.4	26.1*/21.8	13.1/10.9	13.1/10.9
	316	100	26.1/21.8	261/21.8	13.1/10.9	13.1/10.9
M12	304 316	70	17.7/14.8	17.7/14.8	8.9/7.4	8.9/7.4
		80 100	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
		80 100	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
		120	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
		70	20.5/11.4	28.7/15.9	19.0/15.8	19.0/15.8
		80	25.0/13.9	35.1/19.5	19.0/15.8	19.0/15.8
		100	35.0/19.5	37.9*/31.6	19.0/15.8	19.0/15.8
		120	37.9*/31.6	37.9*/31.6	19.0/15.8	19.0/15.8
M16	304	100	33.0/27.5	33.0/27.5	16.5/13.7	16.5/13.7
		130	33.0*/27.5	33.0*/27.5	16.5/13.7	16.5/13.7
		165	33.0*/27.5	33.0*/27.5	16.5/13.7	16.5/13.7
	316	100	35.0/19.4	49.0/27.2	35.3/29.4	35.3/29.4
		130	51.9/28.8	70.7*/58.9	35.3/29.4	35.3/29.4
		165	70.7*/58.9	70.7*/58.9	35.3/29.4	35.3/29.4
M20	304	170	50.5*/42.9	50.5*/42.9	25.7/21.4	25.7/21.4
	304	210	50.5*/42.9	50.5*/42.9	25.7/21.4	25.7/21.4
	316	170	77.6/43.1	108.6/60.3	551/45.9	55.1/45.9
	316	210	106.5/59.2	110.3*/90.9	551/45.9	55.1/45.9

Сквозной подрезной анкер (нержавеющая сталь)

Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Усилие при растяжении (кН) (номинальное/расчетное)		Нагрузка на сдвиг (кН) (номинальная/расчетная)
Размер анкерного стержня	Класс материала	Эффективная глубина анкеровки (мм)	Растрескавшийся бетон	Цельный бетон	Растрескавшийся бетон	Цельный бетон
M6	304	50	4.2*/3.5	4.2*/3.5	11.0/9.2	11.0/9.2
M6	316	50	9.0*/7.5	9.0*/7.5	23.6/19.7	23.6/19.7
M8	304	70	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	304	90	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	316	70	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
	316	90	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
M10	304	70	12.2*/10.2	12.2*/10.2	19.0/15.8	19.0/15.8
	304	100	12.2/10.2	12.2/10.2	16.7/13.9	16.7/13.9
	316	70	20.5/11.4	261*/21.8	40.7/33.9	40.7/33.9
	316	100	26.1/21.8	26.1/21.8	35.8/29.8	35.8/29.8
M12	304 316	70	17.7/14.8	17.7/14.8	23.7/19.8	23.7/19.8
		80	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		100	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		120	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		70	20.5/11.4	28.7/15.9	50.8/42.3	50.8/42.3
		80	25.0/13.9	35.1/19.5	50.8/42.3	50.8/42.3
		100	35.0/19.5	37.9*/31.6	50.8/42.3	50.8/42.3
		120	37.9*/31.6	37.9*/31.6	50.8/42.3	50.8/42.3
M16	304	100	33.0/27.5	33.0/27.5	35.3/29.4	35.3/29.4
		130	33.0*/27.5	33.0*/27.5	35.3/29.4	35.3/29.4
		165	33.0*/27.5	33.0*/27.5	35.3/29.4	35.3/29.4
	316	100	35.0/19.4	49.0/27.2	75.6/63.0	75.6/63.0
		130	51.9/28.8	70.7*/58.9	75.6/63.0	75.6/63.0
		165	70.7*/58.9	70.7*/58.9	75.6/63.0	75.6/63.0
M20	304	170	50.5*/42.9	50.5*/42.9	93.7/78.1	93.7/781
	304	210	50.5*/42.9	50.5*/42.9	93.7/78.1	93.7/78.1
	316	170	77.6/43.1	108.6/60.3	200.8/167.3	200.8/167.3
	316	210	106.5/59.2	110.3*/90.9	200.8/167.3	200.8/167.3

Применение

Крепление кронштейнов и подрамников для навесных стен
Крепление груза к стальным конструкциям
Крепление плит ступеней лестниц и накладок на стыки
Установка противоаварийных ограждений и шумоизоляционных стен
Крепление стальных пластин для склеивания стальной арматуры
Крепление для бетонных перекрытий и мест соединения конструкций
Система крепления для железнодорожного транспорта
Системы крепления мостов и проезжей части

Особенности

Не требует дополнительного сверления, что существенно сокращает время установки
Исключительная прочность при отличной свариваемости и термостойкости
Низкое напряжение при растяжении и совместимость с различными бетонными основаниями
Доступны различные материалы и варианты защиты от коррозии, основанные на требованиях окружающей среды
Специально разработанный фиксирующий механизм гарантирует надежную способность к растяжению и сдвигу
Простая конструкция с высокими показателями устойчивости к сейсмическому воздействию и стойкостью к истиранию

Результаты проведенных испытаний

Наши механические анкеры проходят всесторонние испытания, чтобы убедиться в их надежности и долговечности в самых разных условиях эксплуатации. Приведенные ниже отчеты подтверждают их эффективность и соответствие отраслевым стандартам:

Протокол испытаний на прочность при растяжении и сдвиге (M10, M16, M20, M24)

Отчет о сейсмостойкости

Отчет об усталостной стойкости (2 миллиона циклов)

Отчет об испытаниях на коррозионное воздействие солевых материалов

Отчет о сертификации показателей безопасности
