Механические анкеры

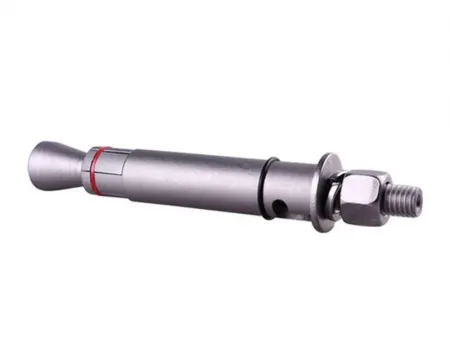

Съемный анкер представляет собой механическую анкерную систему, состоящую из резьбовой шпильки, фиксирующего механизма, упорной втулки, шайбы и гайки. Она создает надежное механическое зацепление за счет взаимодействия с поднутренной поверхностью в нижней части просверленного отверстия, обеспечивая прочное крепление посредством прямой передачи нагрузки.

Данный анкер разработан для передачи высоких нагрузок и особенно подходит для применений, требующих возможности демонтажа, а также устойчивости к динамическим, ударным или сейсмическим нагрузкам. Его высокопрочная конструкция и механическая система крепления делают его идеальным решением для тяжелых и критически важных объектов, где может потребоваться демонтаж и повторное использование.

Технические данные

Размер анкерного стержня		Эффективная глубина анкеровки (мм)	Усилие при растяжении (кН) (номинальное/расчетное)		Нагрузка на сдвиг (кН) (номинальная/расчетная)
Размер анкерного стержня		Эффективная глубина анкеровки (мм)	Растрескавшийся бетон	Цельный бетон	Растрескавшийся бетон	Цельный бетон
M10	Предустановленный анкер	80	25.0/13.9	46.4/30.9	18.6/15.5	18.6/15.5
M10	Сквозной анкер	80	25.0/13.9	46.4/30.9	61.6/47.3	61.6/47.3
M12	Предустановленный анкер	100	47.5/26.3	67.4/44.9	26.922.4	26.9/22.4
M12	Сквозной анкер	100	47.5/26.3	67.4/44.9	106.5/88.7	106.5/88.7
M16	Предустановленный анкер	150	70.4/39.1	125.6/83.7	50.2/41.8	50.2/41.8
M16	Сквозной анкер	150	70.4/39.1	125.683.7	158.7/132.2	158.7/132.2
M20	Предустановленный анкер	210	144.5/80.2	196./130.6	78.4/65.3	78.4/65.3
M20	Сквозной анкер	210	144.5/80.2	196.130.6	243.5/202.9	243.5/202.9
M24	Предустановленный анкер	285	228.5/126.9	282/204.8	126.9/101.6	126.9/101.6
M24	Сквозной анкер	285	228.5/126.9	282204.8	329.6/274.6	329.6/274.6

Применение

Установка и закрепление кабельных лотков и опор для труб в железнодорожных системах, туннелях и мостах
Монтаж крупногабаритного оборудования на промышленных объектах, конвейерных систем и подъемных систем
Установка ограждений и барьеров безопасности вдоль проезжей части

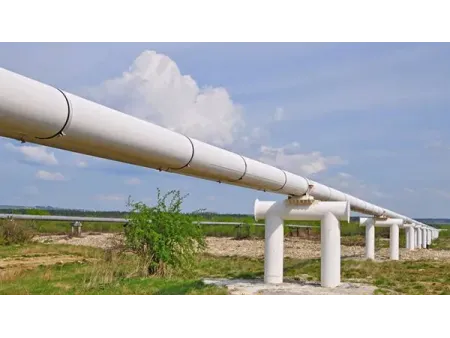

Обеспечение безопасности водопроводных, электрических и противопожарных трубопроводов на объектах гражданского строительства
Используется в условиях повышенных требований, таких как атомные электростанции
Используется в условиях повышенных требований, таких как атомные электростанции
Идеально подходит для временных установок, таких как выставки и палатки. Его можно снять и использовать повторно

Особенности

Имеет высокую несущую способность, отличную устойчивость к усталостным нагрузкам и сейсмической стабильностью, обеспечивая надежную и долговечную работу
Низкое напряжение расширения делает его подходящим для монтажа у краев конструкций и при малых межосевых расстояниях
Идеальное решение для условий, где невозможно использование арматурных анкеров или химических анкеровок
Оснащен четко обозначенной глубиной установки для точного и эффективного монтажа
Доступен в различных материалах исполнения для различных условий эксплуатации
Предлагается в полной спецификации и может быть адаптирован под особые требования проекта
Совместим со специальным расширяющим сверлом для быстрого и точного подрезания во время монтажа
