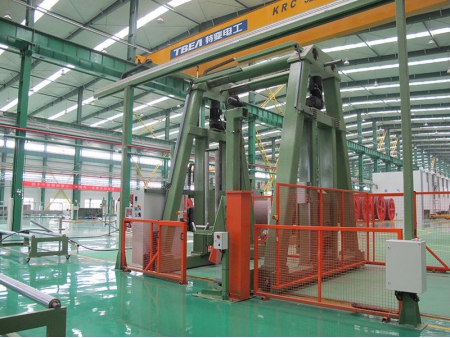

Отдающее и приёмное устройство мостового типа

Запрос цены

О нас: http://wirecable-solution.ru/4-2-2-gantry-type-pay-off-take-up.html

Отдающее и приёмное устройство мостового типа от S&A создано для высокоэффективной размотки и намотки проволоки в условиях различных производственных требований и напряжений. Это идеальный инструмент для экструзии, скрутки кабеля, армирования, перемотки и многих других этапов кабельного производства.

Особенности

Гибкое управление скоростью и натяжением: Устройство позволяет выбирать между режимами контроля скорости и натяжения, исходя из вашего производственного процесса.

Настройка натяжения: Настройте силу натяжения в диапазоне от 100 Н до 3500 Н для максимальной адаптации к различным задачам.

Многофункциональность: Совместимо с проволокой разного диаметра, что делает его универсальным решением для различных типов кабелей.

Гибкое изменение направления: Поддерживает как автоматическое, так и ручное переключение направления работы.

Настроенная сила зажима: Легко регулируемая сила зажима гарантирует надежную фиксацию катушек и стабильную работу.

Интуитивное управление: Устройство оборудовано современными пультами управления, операционными блоками и панелями, обеспечивающими простоту и комфорт в использовании.

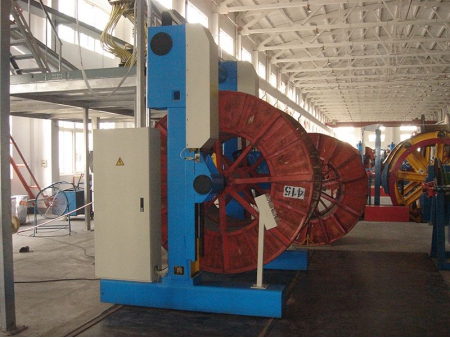

Отдающее и приёмное устройство TUB/POB типа L

Технические характеристики

Модель	TU16	TU20	TU25	TU32	TU36
Диаметр катушки	850/1600	1000/2000	1250/2500	1600/3200	2000/3600
Макс. диаметр фланца (мм)	1600	2000	2500	3200	3600
Мин. диаметр фланца (мм)	850	1000	1250	1600	2000
Минимальная общая ширина (мм)	600	600	900	1180	1500
Максимальная общая ширина (мм)	1180	1500	1900	2120	2300
Минимальный диаметр ствола (мм)	400	500	500	800	2500
Отверстие (мм)	80	80(100)	80(100-125)	80(100-125)	200
Минимальный диаметр проволоки (мм)	4	5	7	8	20
Максимальный диаметр проволоки (мм)	40	50	70	120	140
Максимальная скорость вращения (об/мин)	7/17/37	7/17/37	7/17/37	7/17/37	6/12/22
Диапазон перемещения (мм)	5-50	6-60	8-90	9-120	20-140
Максимальный вес катушки (кг)	6000	8000	12000	15000	20000

Отдающее и приёмное устройство TUA/PO типа А

Технические характеристики

Модель	TUA25	TUA32	TUA36	TUA42	TUA50
Диаметр катушки	1250/2500	1600/3200	2000/3600	2500/4200	2500/5000
Макс. диаметр фланца (мм)	2500	3200	3600	4200	5000
Мин. диаметр фланца (мм)	1250	1600	2000	2500	2500
Минимальная общая ширина (мм)	900	1180	1500	1900	1900
Максимальная общая ширина (мм)	1900	2120	2300	2400	2500
Минимальный диаметр ствола (мм)	500	800	2500	2800	3000
Отверстие (мм)	80(100-125)	80(100-125)	200	200	200
Минимальный диаметр проволоки (мм)	7	8	20	30	40
Максимальный диаметр проволоки (мм)	70	120	140	160	180
Максимальная скорость вращения (об/мин)	7/17/37	7/17/37	6/12/22	6/12/22	6/12/22
Диапазон перемещения (мм)	8-90	9-120	20-140	30-160	40-180
Максимальный вес катушки (кг)	12000	18000	25000	30000	40000

Напольная передвижная приемно-отводящая машина TUB/POB типа L

Технические характеристики

Модель	TUB25	TUB32	TUB36	TUB42	TUB45	TU50
Диаметр катушки	1250/2500	1600/3200	1800/3600	2000/4200	2000/4500	2500/5000
Макс. диаметр фланца (мм)	2500	3200	3600	4200	4500	5000
Мин. диаметр фланца (мм)	1250	1600	1800	2000	2000	2500
Минимальная общая ширина (мм)	900	1180	1400	1900	1900	1900
Максимальная общая ширина (мм)	1900	2120	2300	2400	2400	2500
Минимальный диаметр ствола (мм)	500	800	2500	2800	2800	3000
Отверстие (мм)	80(100-125)	80(100-125)	200	200	200	200
Минимальный диаметр проволоки (мм)	7	8	20	30	30	40
Максимальный диаметр проволоки (мм)	70	120	140	160	160	180
Максимальная скорость вращения (об/мин)	7/17/37	7/17/37	6/12/22	6/12/22	6/12/22	6/12/22
Диапазон перемещения (мм)	8-90	9-120	20-140	30-160	30-160	40-180
Максимальный вес катушки (кг)	12000	18000	25000	30000	35000	40000
