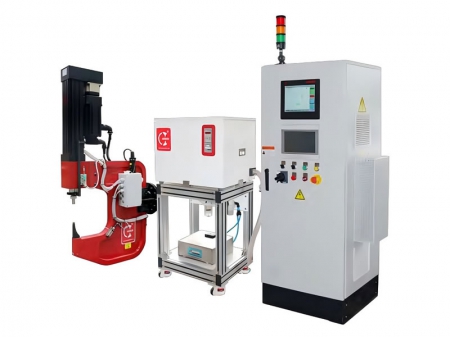

Система самопроникающей заклепки заподлицо

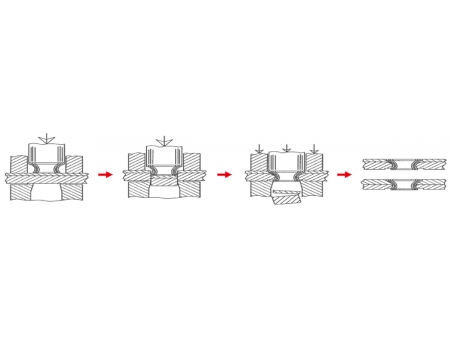

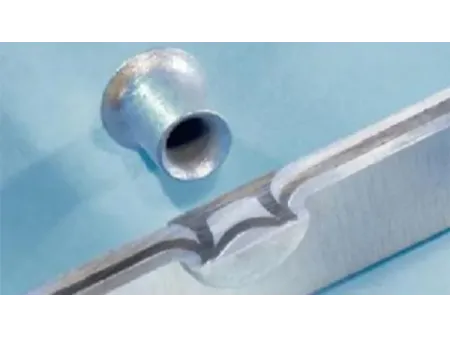

Во время процесса самопроникающей заклепки заподлицо (FSPR) клепальный станок автоматически подает заклепки в клепальную головку. При прессовании материал разрезается и отделяется заклепкой, которая затем спрессовывается и формируется с помощью инструментов под ней, чтобы соединить две части вместе.

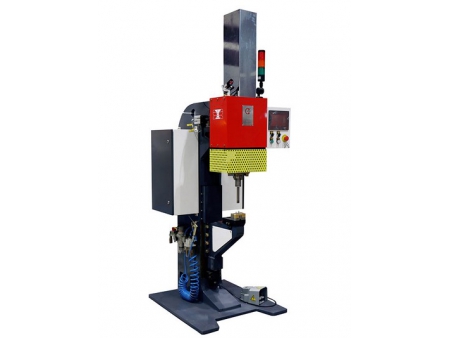

Процесс самопроникающей заклепки заподлицоСтационарная клепальная машина имеет напольную конструкцию, обладает хорошей жесткостью корпуса. Процесс прессования осуществляется пневмогидравлическим силовым цилиндром.
Технические характеристикиМодель | ZMY-008-001-18002 | |
Источник питания | В/Φ/Гц | 220/1/50 |
Макс. давление воздуха | Мпа | 0.6 |
Усилие прессование | кН | 74 |
Длина полного хода | мм | 100 |
Рабочий ход | мм | 12 |
Габариты (ДxШxВ) | мм | 800x960x2400 |
- Быстрая скорость работы и высокое усилие прессование
Сжатый воздух применяется для обеспечения процесса прессования. Благодаря механизму преобразования давления воздуха/масла можно достичь высокой скорости работы и высокой производительности усилия прессования. Усилие прессования также удобно регулируется. Таким образом обеспечивается лучшая производительность по сравнению с традиционными гидравлическими прессующими устройствами. - Удобная регулировка и обслуживание
Выходное усилие прессования регулируется как в процессе с нормальным давлением, так и в процессе с повышенным давлением, что может быть достигнуто простой регулировкой входного давления воздуха; Таким образом, устройство более удобно в обслуживании, и поэтому обеспечивается более низкая стоимость. - Автоматическая работа и безопасность
Стационарный клепальный станок оснащен полностью автоматической системой управления, в которой также предлагается ручной режим с функциями аварийной остановки и толчкового переключателя вверх/вниз. Доступен статус работы в режиме реального времени, что обеспечивает более высокую эффективность и безопасность. Таким образом, сокращается время, затрачиваемое на техническое обслуживание при остановке, что обеспечивает снижение трудозатрат и повышение безопасности.

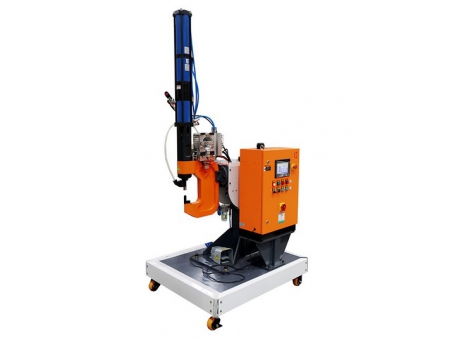

Клепальный станок заподлицо имеет высокую степень интеграции и оснащен функциями проверки и контроля. Автоматическое управление достигается за счет простого соединения между клепальной машиной и роботом или рабочей станцией.
Протоколы между клепальными клещами и ПЛК или роботом настраиваются, опции включают profinet, cc-link и т. д.
Технические характеристикиМодель | F04-000734 | |
Источник питания | В/Φ/Гц | 220/1/50 |
Макс. давление воздуха | Мпа | 0.5 |
Усилие прессование | кН | 80 |
Длина полного хода | мм | 100 |
Рабочий ход | мм | 10 |
Габариты (ДxШxВ) | мм | 1000x1000x2400 |
