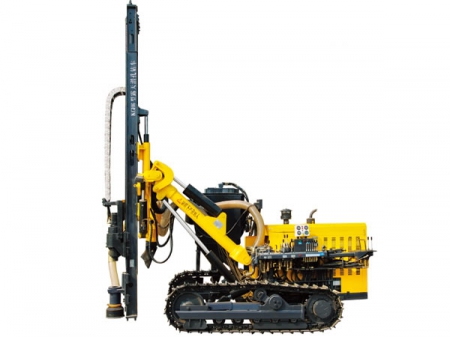

Буровая установка на гусеничном ходу KGH6
Пневматическая экологически чистая буровая установка высокого давления на гусеничном ходу KGH6 представляет собой улучшенную модель самоходной буровой установки KG940A.
Ниже приведены преимущества и конструктивные особенности данной буровой установки. По всем вопросам Вы можете обращаться к нашим консультантам.
Особенности
1. Пылеуловитель сухого типа
Встроенный пылеуловитель сухого типа делает данную буровую установку идеальным решением для экологически чистого бурения.
2. Мощный поворотный механизм
Новый тип поворотного механизма приводится в движение гидравлическим двигателем с планетарным редуктором, который обеспечивает буровою установку большим резервом крутящего момента. Как результат – риск заклинивания бурового долота в процессе бурения полностью отсутствует.
3. Мощный двигатель
В качестве главного движителя используется четырехцилиндровый дизельный двигатель YC-4D80. Этот двигатель отличается превосходной надежностью и стабильностью.
4. Широкая сфера применения
Установка комплектуется специальной буровой стрелой круглого сечения с гидравлическим механизмом, с помощью которой можно расположить податчик в любом положении, а также настроить направление бурения. Таким образом, можно значительно расширить сферу применения буровой установки. Например, осуществлять бурение низко расположенных скважин.
Технические характеристики
Модель | Буровая установка KGH6 |
Твердость породы | f=6-20 |
Диаметр буровой скважины | 105-152мм |
Глубина экономического бурения | 25м |
Рабочее давление | 1.0-2.4 МПа |
Расход воздуха | 12-24м³/мин |
Скорость вращения | 0-100 об/мин |
Макс. крутящий момент | 2800Н/м |
Усилие на подъем | 22000Н |
Способ движения | Гидравлический цилиндр цепь |
Расстояние выдвижения за один ход | 3000мм |
Скорость передвижения | 580мм/с |
Размеры буровой штанги | Æ76/89×3000мм |
Преодолеваемый подъем | 30° |
Дорожный просвет | 320мм |
Скорость движения | 0-2.0км/ч |
Углы подъема стрелы | вниз: 25°; вверх: 45°; всего: 70° |
Угол бокового поворота стрелы | влево: 45°; вправо: 45°; всего: 90° |
Угол бокового поворота аппарели | влево: 95°; вправо: 50°; всего: 145° |
Угол наращивания аппарели | 180° |
Макс. угол вращения аппарели | ±10° |
Наращивание аппарели | 1200мм |
Дизельный двигатель | YC-4D80 (58кВт, 2400об/мин) |
Габаритные размеры (Д×Ш×В) | 5355×2330×2365мм |
Общая масса | 6500кг |
Примечание | Пневмогидравлический привод с пылеуловителем сухого типа |
Рекомендуемые буровые инструменты для буровой установки KGH6
Диаметр буровой коронки: Æ115
Буровое долото: HD45A
Буровая штанга: Æ76×3000мм
Рекомендуемые компрессоры для буровой установки KGH6
