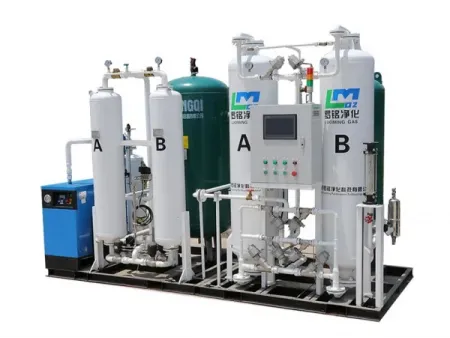

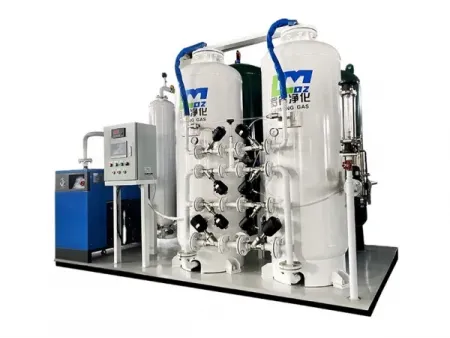

Индивидуальная система генерации кислорода PSA
Индивидуальный адсорбционный генератор кислорода PSA
Генератор кислорода PSA использует очищенный сжатый воздух в качестве исходного газа и высококачественное цеолитовое молекулярное сито в качестве адсорбента. При контролируемом давлении кислород отделяется от воздуха с использованием технологии переменного давления (PSA). Очищенный и осушенный сжатый воздух проходит стадии адсорбции под давлением и десорбции при понижении давления внутри адсорбционных колонн. Благодаря аэродинамическим характеристикам азот диффундирует через микропоры цеолитового молекулярного сита быстрее, чем кислород, и преимущественно адсорбируется, тогда как кислород обогащается в газовой фазе. При снижении давления до атмосферного уровня адсорбированный азот и примеси высвобождаются, обеспечивая регенерацию адсорбента. Две адсорбционные колонны работают попеременно: одна производит кислород, другая выполняет десорбцию и регенерацию. Переключение пневматических клапанов осуществляется ПЛК-контроллером, создавая непрерывное производство кислорода высокой чистоты.
- Производительность кислорода: 1-200 нм³/ч (при нормальных условиях)
- Чистота кислорода: 93%±2% (в соответствии с национальным стандартом Китая)
- Выходное давление: 0.1-0.55 МПа (избыточное, стабильное и регулируемое)
- Точка росы: ≤-40°C (при атмосферном давлении)
- Предварительная подготовка воздуха
Сжатый воздух проходит через холодильный осушитель и многоступенчатые фильтры для удаления влаги, масляного тумана и примесей. Такой процесс обеспечивает чистоту, сухость и отсутствие масла во входящем воздухе, защищая молекулярное сито от загрязнения. - Адсорбционное разделение
Предварительно подготовленный воздух поступает в адсорбционные колонны, заполненные цеолитовым молекулярным ситом (ZMS). При заданном давлении молекулярное сито селективно адсорбирует азот, диоксид углерода и другие примеси, тогда как кислород проходит через слой адсорбента и собирается как продуктовый газ. - Цикл регенерации
Две адсорбционные колонны работают в чередующихся циклах. Пока одна колонна находится в фазе адсорбции для производства кислорода, другая подвергается снижению давления для десорбции примесей и регенерации. Клапаны, управляемые ПЛК, обеспечивают бесшовное переключение между колоннами для непрерывного и стабильного потока кислорода. - Постобработка и хранение
Полученный кислород проходит тонкую фильтрацию и стерилизацию. В зависимости от требований применения могут быть установлены бустерные компрессоры или ресиверы для хранения кислорода, обеспечивающие стабильность подачи.
- Работа при температуре окружающей среды и низком давлении
Отсутствует необходимость криогенного сжижения. Разделение осуществляется за счет физической адсорбции, что обеспечивает низкое энергопотребление и высокую безопасность эксплуатации генератора кислорода. - Регулируемая чистота кислорода
Стандартная чистота получаемого кислорода составляет 93% ±2%. Дополнительная PSA-очистка позволяет достичь чистоты свыше 99.5% для промышленных и медицинских применений. - Автоматическое управление
Система генерации кислорода оснащена функцией запуска одной кнопкой и полностью автоматизированным управлением. Ключевые параметры – расход, давление и чистота – контролируются в реальном времени, давая возможность безоператорной работы.
| Модель | Чистота | Производительность кислорода (нм³/ч) | Диаметр входного патрубка | Диаметр выходного патрубка | Выходное давление (МПа) |
| 93%±2% | 3 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 5 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 10 | DN25 | DN25 | 0.1-0.55 | |
| 93%±2% | 15 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 20 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 25 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 30 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 40 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 50 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 60 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 70 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 80 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 90 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 100 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 110 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 120 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 130 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 140 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 150 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 160 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 170 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 180 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 190 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 200 | DN100 | DN65 | 0.1-0.55 |
Проконсультируйтесь с нашими экспертами для проектирования интегрированной системы, отвечающей вашим конкретным требованиям к расходу, чистоте и условиям окружающей среды.
