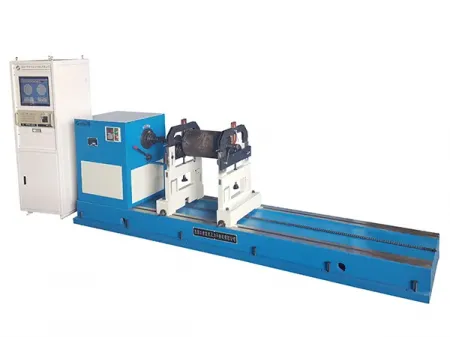

Горизонтальный балансировочный станок
Запрос цены
YYW-20000
Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 3500 мм и максимальным весом 20000 кг
- Способен балансировать детали весом до 20 000 кг и диаметром до 3 500 мм
- Бесступенчатое регулирование скорости с помощью частотного преобразователя для плавной и точной настройки
- Оснащен телескопической карданной коробкой передач для высокой грузоподъемности и стабильной работы
- Широкая опорная конструкция станины балансировщика для сохранения стабильности при балансировке тяжелых деталей
- Минимальный остаточный дисбаланс (eMar) ≤1 г·мм/кг для надежной точности
Варианты применения
Подходит для динамической балансировки широкого спектра крупных компонентов, включая роторы электродвигателей, крыльчатки вентиляторов, роторы сепараторов, крупные роторы генераторов, турбины, детали горнодобывающего оборудования, валки и полиграфическое оборудование.
- Балансировка роторов двигателей
- Балансировка крыльчаток вентиляторов
- Балансировка компонентов горного оборудования
- Балансировка роликов
Технические характеристики
| Макс. масса детали | 20000 кг |
| Макс. диаметр детали | 3500 мм |
| Диаметр вала детали | Ø80-400 мм |
| Мин. расстояние между двумя несущими опорами | 400 мм |
| Макс. расстояние от конца муфты до правой опоры подшипника | 8000 мм (или по требованию клиента) |
| Скорость балансировки (5-ступенчатая регулировка скорости) | Регулировка скорости (макс. скорость) |
| Ступень 1: 208 об/мин | |
| Ступень 2: 350 об/мин | |
| Ступень 3: 588 об/мин | |
| Ступень 4: 966 об/мин | |
| Ступень 5: 1440 об/мин | |
| Мин. достижимый остаточный дисбаланс (eMar) | ≤1 г·мм/кг |
| Коэффициент уменьшения дисбаланса (URR) | ≥90% |
| Электронная измерительная система | Система анализа вибрации и динамической балансировки ZL-210 (сенсорный дисплей) со шкафом управления |
| Электрический шкаф управления | Отдельно стоящий шкаф управления |
Особенности
- Балансировочный станок оборудован частотным преобразователем для бесступенчатого регулирования скорости с приводом от трехфазного асинхронного двигателя.
- Редуктор от станков для балансировки серии QJ, созданный на основе немецкой технологии ZF, обеспечивает высокую производительность и надежность при любых калибровках.
- Наши балансировочные станки могут быть укомплектованы передовой системой анализа динамической балансировки ZL-210 (на базе промышленного компьютера) для повышения точности и безопасности эксплуатации.
