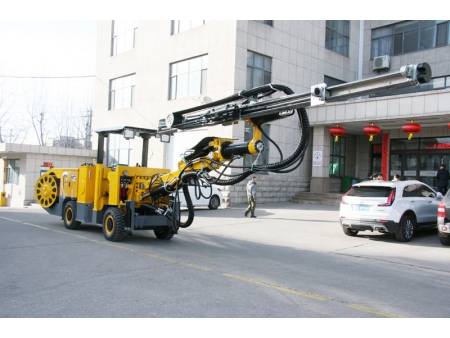

Гидравлические буровые установки, HT82 (для тоннелестроения)
Запрос цены

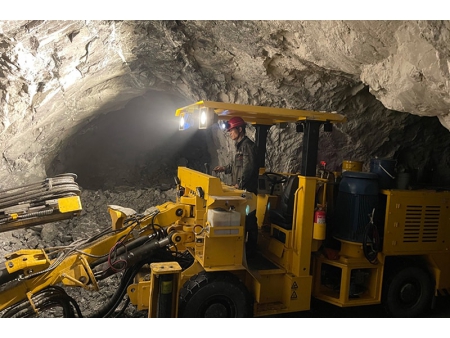

Наша гидравлическая буровая установка широко применяется в подземных рудниках малых и средних размеров, на объектах гидроэнергетики, при строительстве автодорожных и железнодорожных тоннелей, а также в химической промышленности. Благодаря высокой адаптивности к породе (справляется с твёрдостью по Протодьяконову f=6–16 и выше), установка эффективно работает в тоннелях шириной от 3,3 метра.
Ключевые особенности:
- Возможность двустороннего вращения подачи на 360° (по горизонтали и вертикали)
- Двойной режим работы: для проходки тоннелей и бурения скважин
- Дрифтер
- Стрела с двойной треугольной плавающей системой поддержки
- Функция защиты от помех
- Шасси с 4-цилиндровым дизельным двигателем Yanmar
- Подача
- Система контроля
Модель | ХТ82 | |
Рабочее поперечное сечение | 3000 x 3000——5050 x 4500 мм | |
Габариты (Д×Ш×В) | 10600 x 1650 x 2085 (2795) мм | |
Дорожный просвет | 320 мм | |
Общий вес | 11500 кг | |
Мин. радиус поворота | Внутренний: 3450 мм , внешний: 5450 мм | |
Преодолеваемый уклон | 14° | |
Скорость | ≤7,2 км/ч | |
Длина кабеля | 70 м | |
Буровой молот (на выбор) | ||
Модель | RC2200 | YYG18U |
Мощность | 21 кВт | 18 кВт |
Частота | 55 Гц | 57 Гц |
Давление | 120-220 бар | 130-200бар |
Система вращения | Независимая | Независимая |
Скорость вращения | 0-285 об/мин | 0-220 об/мин |
Крутящий момент | 720Н·м | 1050Н·м |
Механизм подачи | ||
Общая длина | 4820/5262 мм | 4820/5262 мм |
Длина буровой штанги | 3090/3700 мм | 3090/3700 мм |
Глубина бурения | 2770/3370 мм | 2770/3370 мм |
Масса | 550/610 кг | 530/590 кг |
Усилие подачи | 13 кН | 13 кН |
Буровая стрела | ||
Выдвижение стрелы | 1250 мм | |
Покрытие горизонтального бурения | Полное покрытие | |
Поворот стрелы | ±180° | |
Угол подъёма/наклона | 60°/-30° | |
Угол качания | ±35° | |
Масса стрелы | 1645 кг | |
Система воды и воздуха | ||
Макс. производительность водяного насоса | 4м³/ч | |
Рабочий объем компрессора | 1м³/мин | |
Электросистема | ||
Общая мощность | 85,5 кВт | 65,5 кВт |
Мощность главного двигателя | 75 кВт | 55 кВт |
Напряжение | 380 В (настраивается) | |
Шасси | ||
Двигатель | Дизельный двигатель Yanmar | |
Номинальная мощность (2200 об/мин) | 53,7 кВт | |
Крутящий момент (1650 об/мин) | 308 Н·м | |
Гидравлическая система | ||
Закрытый гидростатический привод Система прямого гидравлического управления Функция защиты от заклинивания |
Внешние размеры буровой установки с подачей 3700 — вид сбоку
Радиус поворота
Поперечное сечение
