Гидравлические буровые установки с верхним ударником KJ 212
Полная гидравлическая буровая установка для туннели модели KJ210 применяется для вертикального бурения, наклонного и горизонтального шпура, которая предназначена для низкой дороги. Размер сечения 2,5м*1,5м, что применяется для туннельной операции с сечением 3.5м*1.8м-5м*4.8м.
Твердая и надежная универсальная ручка оборудована лучшим сечением, балка проталкивания может перевернуть на 360°, чтобы осуществлять бурение и позиционирование удобно и быстро.
В то же время, данная большая ручка может использована для открытия в боковом направлении и фиксирования якоря.
Размещение буровой каретки также обеспечит вид оператора в хорошем состоянии.
Устройство находится в балансном состоянии. Четырехколесный привод можно обеспечить буровую установку двигает в узком дороге гибко, быстро и безопасно.
Высокочастный ударный бурильный молоток оптимизирует эффективность передачи ударной волны, повышает скорость бурения, сокращает расходы бурового инструмента и усиливает работоспособность оборудования.
Просторное рабочее пространство и ряд автоматических фунцией делает водителю посвящает все свое внимание на бурение безопасно, быстро и точно.
Каждая ремонтная часть защищена хорошо, а также легко обслуживать.

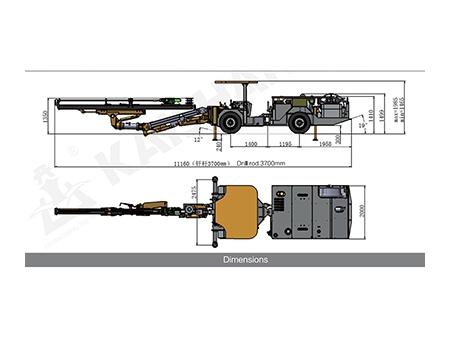

Габариты(включая оптические вспомогательные электростанции)
| Габариты и Вес | Система бурения | |||
| Длина | 11160мм | Бурильный молоток | 1×HC50/R38 | 1×HC109/R38 |
| Ширина | 2000 мм | Мощность | 13кВт | 18.8кВт |
| Высота | 1465/1985 мм | Давление волны | 130бар | 135L/мин |
| Вес | 11000 кг | Макс. давление вращения | 150бар | 135бар |
| Рабочая скорость (горизонтальная) | 10км/час | Частота | 62Гц | 150бар |
| Макс. способность | 200 | Крутящий момент | 325Nm | 47 Гц |
| Защита безопасности | Диаметр отверстия | Φ45-76 мм | 780Nm | |
| Уровнь шума | ＜100dB(A) | Вращение балки проталкивания | 360° | 45-102мм |
| Регулируемый максимум безопасности | Отвечает требованием анти-падения | Дополнительное движение балки проталкивания | 1600 мм | |
| Электронная система ветера и воды | type | K 20 | ||
| Воздушный компрессор | 1×JN5 | Форма | Автоматическое отключение | |
| Движение | 0.5m3/мин | Гибкаябуровая штанга | No | |
| Давление | 8бар | Электрическая гидравлическая мощность | ||
| Смазка хвостовика бура | Давление бака масла для смазки/электрический смазочный насос | Электрический мотор | 45кВт | 55кВт |
| Расходы газа для смазки | 0.3 m3/мин | Ударник/прожвижение/Буровая штанга | Поршневой насос с регулируемой осей | |
| Расходы масла для смазки | 180-250g/h | Вращение | Зубчатный насос | |
| Водяной насос | 1×CR3 | Точность фильтрации | 10μ | |
| Мощность | 1.5кВт | Гидравлический бак масла | 240L | |
| Производительность насоса | 3m3/h | Гидравлический охладитель | Водяной охладитель | |
| Шасси | Напряжение операции | 380В | ||
| Дизельный двигатель | 60кВт@2800rpm | Частота | 50Гц | |
| 4BT3.9-C80 | Способ запуска | Star delta | ||
| Очистка выхлопов | Мощность катализатора газа | Кабельный барабан | 1×K440 | |
| Система передачи | Четырехколесный привод типа закрытого | Кабельная емкость барабана | 100m | 80m |
| Угол | Вращение задней оси ±6° | Внешний диаметр кабеля | Φ28 мм | Φ32 мм |
| Шина | 300-15 | Спецификация кабеля | 3×35+3G6+2×1.5 | 3×50+3G6+2×1.5 |
| Механизм управления | Шарнирное управление ±35° | |||
| Тормоз парковки | Мульти-дисковый тормоз | |||
| Запасный тормоз | ||||
| Топливный бак | 60L | |||
