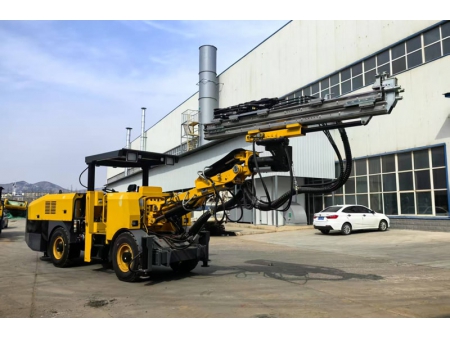

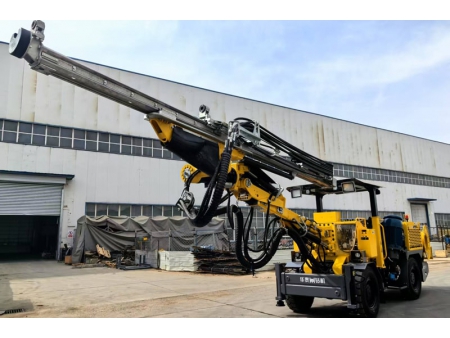

Гидравлические буровые установки, HT81 (для тоннелестроения)
Запрос цены
Наша гидравлическая буровая установка обладает компактной конструкцией, малыми габаритами, энергоэффективностью, низким уровнем шума, многофункциональностью и высокой производительностью, обеспечивая механизацию работ при проходке твёрдых пород и значительно ускоряя процесс выемки.
Оборудование подходит для бурения в различных подземных тоннелях и водоотводных сооружениях, включая металлические рудники и гидроэнергетические проекты. Установка оснащена полностью гидравлической системой бурения и функцией защиты от заклинивания буровой штанги.
Вся серия буровых установок отличается отличной манёвренностью, малым радиусом поворота и способностью преодолевать уклоны до 14°, обеспечивая высокую эффективность и качество строительных работ.
- Дрифтер
- Стрела с двойной треугольной плавающей системой поддержки
- Функция защиты от помех
- Шасси с 4-цилиндровым дизельным двигателем
- Подача
- Система контроля
Модель | ХТ81 | |||
Рабочее поперечное сечение | 4000 x 4000——6100 x 6100 мм | |||
Габариты (Д×Ш×В) | 12000 x 1850 x 2280 (2880) мм | |||
Дорожный просвет | 300 мм | |||
Общий вес | 13500 кг | |||
Мин. радиус поворота | Внутренний: 3500 мм / Внешний: 5480 мм | |||
Преодолеваемый уклон | 14° | |||
Скорость | ≤15 км/ч | |||
Объём бака гидравлического масла | 120 л | |||
Буровой молот | ||||
Модель | RC2200 | YYG18U | YYG22U | HC95LMa |
Мощность | 21 кВт | 18 кВт | 22 кВт | 21 кВт |
Частота | 55 Гц | 57 Гц | 53 Гц | 58 Гц |
Давление | 120-220 бар | 130-200бар | 180-200бар | 180-200бар |
Система вращения | Независимая | Независимая | Независимая | Независимая |
Скорость поворота | 0-285 об/мин | 0-220 об/мин | 0-220 об/мин | 0-303 об/мин |
Макс. крутящий момент | 720 Н·м | 1050 Н·м | 1050 Н·м | 764 Н·м |
Механизм подачи | ||||
Общая длина | 5262/5972мм | 5262/5972мм | 5972мм | 5972мм |
Длина буровой штанги | 3700/4305 мм | 3700/4305 мм | 4305 мм | 4305 мм |
Глубина бурения | 3370/3970 мм | 3370/3970 мм | 3970 мм | 3970 мм |
Масса | 630/660 кг | 610/640 кг | 640 кг | 640 кг |
Усилие подачи | 13 кН | 13 кН | 13 кН | 13 кН |
Стрела бурения | ||||
Выдвижение стрелы | 1250 мм | |||
Покрытие горизонтального бурения | Полное покрытие | |||
Поворот стрелы | ±180° | |||
Угол подъёма/наклона стрелы | 60°/-30° | |||
Угол качания стрелы | ±35° | |||
Масса стрелы | 2015кг | |||
Система воды и сжатого воздуха | ||||
Макс. производительность насоса ( 12 бар ) | 4м³/ч | |||
Рабочий объем компрессора | 1м³/мин | |||
Система электропривода | ||||
Модель | RC2000/YYG22U/HC95LMa | YYG18U | ||
Общая мощность | 85,5 кВт | 65,5 кВт | ||
Мощность главного двигателя | 75 кВт | 55 кВт | ||
Номинальное напряжение | 380 В (возможна настройка) | |||
Шасси | ||||
Двигатель | Дизельный двигатель Dongfanghong | |||
Номинальная мощность (2200 об/мин) | 73,6 кВт | |||
Крутящий момент (1650 об/мин) | 319,5 Н·м | |||
Гидравлическая система | Пропорциональные клапаны управления Функция защиты от заклинивания Отказоустойчивая тормозная система |
