Линейные актуаторы для солнечного трекера

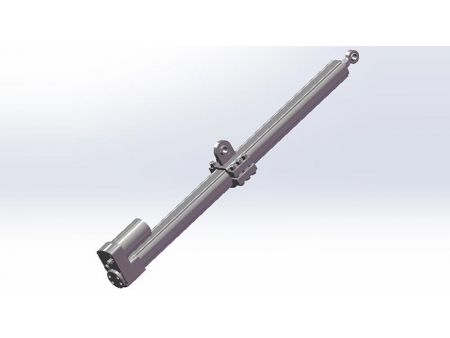

Линейный привод серии U10L специально разработан для применения в системе слежения за Солнцем. Максимальное толкающее усилие актуатора данной серии достигает 12000Н. Чтобы облегчить процесс монтажа линейного актуатора на внешнюю трубку можно установить опорные ролики или рычаги управления.
- Напряжение: 12/24/36/48В постоянного тока
- Макс.динамическая нагрузка: 12000Н
- Макс.статическая нагрузка: 25000Н
- Скорость на холостом ходу: 1.5мм/сек
- Скорость при полной нагрузке: 1.2мм/сек
- Рабочий цикл: 10%
- Степень защиты от влаги：IP65
- Температура：-25℃~+65℃
- Опций: датчик Холла
Линия графика
① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)
Код Параметров| Код | Усилие(Н) | Потребляемый ток(A) | Скорость(мм/сек) | ||
| Толкающее | Тяговое | На холостом ходу (24В постоянного тока) | При полной нагрузке (24В постоянного тока) | ||
| A | 12000 | 12000 | 5 | 1.5 | 1.2 |
| B | 8000 | 8000 | 4 | 1.5 | 1.4 |
Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.
Ключ для заказа1=12В
2=24В(стандартный)
3=36V
4=48V1=Отверстие Φ20мм
2 = Отверстие Φ30мм
3=Стержневой тип Φ20мм
4= Стержневой тип Φ30мм
C= По заказу
1= Переднй-задний крепеж
2=Цапковое соединение
3= Шейковое крепление
C= По заказу1=Отсутствует
2=Отверстие Φ20мм
3= Отверстие Φ30мм
4=Стержневой тип Φ20мм
5= Стержневой тип Φ30мм
C= По заказу
1=отсутствует
2=Датчик Холла
C=по заказу1=IP54
2=IP65(стандартный)
3=IP66
C=по заказу
1=Концевые выводы
2=Din разъем штыревой 5 –контактный
3=Контактный разъем Delphi
C= По заказу1=1m
2=1.5 m
3=2m
4=3m
C=по заказу
