Линейный шаговый актуатор серии U10S является обновленной версией линейного актуатора серии U10, представляет собой сочетание шагового двигателя и винтовой передачи. Чтобы достичь точного позиционирования шаговый двигатель устанавливается на направляющие рельсы и ползунки, а для большей защиты от коррозии поверхность актуатора обрабатывается методом анодного окисления, что также увеличивает длительность срока службы шагового двигателя.

Параметры
  • Напряжение: 12/24/36/48В постоянного тока
  • Макс.динамическая нагрузка: 30000Н
  • Макс.статическая нагрузка: 50000Н
  • Скорость на холостом ходу: 1.5мм/сек
  • Скорость при полной нагрузке: 1.2мм/сек
  • Рабочий цикл:10%
  • Степень защиты от влаги:IP65
  • Температура:-25℃ ~ +65℃
  • Опций:датчик Холла

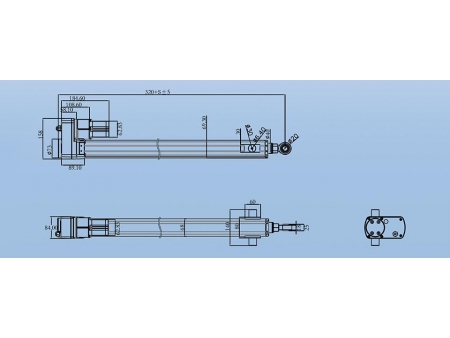

Внешний вид и размер

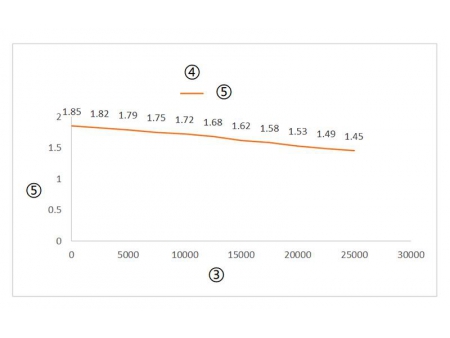

Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Код Параметров
Код Усилие(Н) Потребляемый ток (А) Скорость(мм/сек)
Толкающее Тяговое На холостом ходу (24В постоянного тока) При полной нагрузке (24В постоянного тока)
A 30000 30000 9 1.5 1.2
B 25000 25000 8 1.5 1.4

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

Ключ для заказа
  • 1=12В
    2=24В(стандартный)
    3=36V
    4=48V

  • 1=Отверстие Φ20мм
    2 = Отверстие Φ30мм
    3=Стержневой тип Φ20мм
    4= Стержневой тип Φ30мм
    C= По заказу

  • 1=передний-задний крепеж
    C=по заказу

  • 1=Отсутствует
    2=Отверстие Φ20мм
    3= Отверстие Φ30мм
    4=Стержневой тип Φ20мм
    5= Стержневой тип Φ30мм
    C= По заказу

  • 1=IP54
    2=IP65(стандартный)
    3=IP66
    C=по заказу

  • 1=отсутствует
    2=Датчик Холла
    C=по заказу

  • 1=концевые выводы
    2=Din разъем штыревой 5-контактный
    3=контактный разъем Delphi
    C=по заказу

  • 1=1m
    2=1.5 m
    3=2m
    4=3m
    C=по заказу
