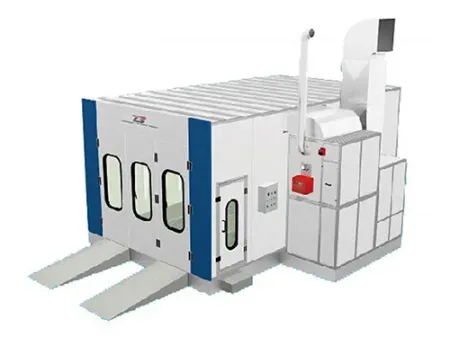

Окрасочно-сушильная камера BZB-AF1000

Окрасочно-сушильная камера BZB-AF1000
Окрасочно-сушильная камера BZB-AF1000
Окрасочно-сушильная камера BZB-AF1000
Окрасочно-сушильная камера BZB-AF1000
Окрасочно-сушильная камера BZB-AF1000
Окрасочно-сушильная камера BZB-AF1000
Окрасочно-сушильная камера BZB-AF1000
Запрос цены
Технические характеристики:
  • Внешние размеры: 7000×5560×3430 мм (Д×Ш×В)
  • Внутренние размеры: 6900×4000×2650 мм (Д×Ш×В)
  • Размеры главной двери: 3000×2600 мм (Ш×В)
  • Размеры сервисной двери: 800×2000 мм (Ш×В)/li>
Конструкция камеры
  • Стеновые панели: окрашенный стальной профиль (толщиной 0.426мм) и огнеупорные изоляционные плиты EPS (толщина плиты 50 мм).
  • Потолочные панели: листы оцинкованной стали (толщиной 0.8 мм).
  • Устройство основания: конструкция платформы окрасочно-сушильной камеры (высотой 280 мм) представлена стальным основанием, двухслойной решеткой и тремя листами рифленой стали. В комплект поставки также входят 2 рампы (пандуса), шириной 600 мм.
Система вентиляции
Приточный вентилятор Модель: YDW-4.5AL Вытяжной вентилятор Модель: YDW-4.5L
Производительность: 22000м3 Производительность: 14000м3
Давление: 800Па Pressure: 800Па
Скорость вращения: 900 оборотов в минуту Скорость вращения: 900 оборотов в минуту
Мощность: 3кВт Мощность: 4кВт
Количество: 2 шт Количество: 1 шт

Каждый автоматический клапан оснащён силовым приводом 10N

Генератор

Конструкция генератора представляет собой металлическую раму с деталями из стали с покрытием. Для подачи и отвода воздуха предусмотрены отверстия на задней стенке генератора.

Система очистки воздуха

Представленная система представлена фильтром первичной очистки, высокоэффективный потолочный фильтр и напольный фильтр из стекловолокна.

Система нагрева

Система нагрева окрасочно-сушильной камеры обладает максимальной теплотворностью до 180000 Ккал/ч и оснащена теплообменником SUS304 и дизельной горелкой RIELLO G20. Благодаря устройству электрического привода, пневматический клапан осуществляет переключение режимов распыления и отверждения. Нагревание камеры происходит за 5 − 7 минут, максимальная температура нагрева составляет 80°С. Расход топлива составляет от 4-х до 6-ти литров.

Система освещения

Система освещения окрасочно-сушильной камеры обеспечивает интенсивность света более 1000лк.
Потолочное освещение: 8 светильников ×4 лампы =32 лампы ×36Вт
Боковое освещение: 4 светильника ×4 лампы =16 лампы ×36Вт
Смотровое окно: прозрачное закаленное стекло

Блок управления

Оборудование управляется программным обеспечением с микросхемы блока управления, которая регулирует уровень освещения, переключает режимы распыления, изменяет температуру в камере при распылении, запускает режим отверждения красок, контролирует температуру отверждения, устанавливает временной интервал окрашивания и отверждения, оповещает о выявлении неисправности при помощи индикатора отказа, кроме того, система оснащена кнопкой аварийной остановки и аварийной сигнализацией.

Комплектующие
  • Стальная дверь для входного проема (со смотровым окном из закаленного стекла)
  • Алюминиевые шарниры новой конструкции
  • Дверной замок
  • Силовой привод Belimo
  • Теплообменник из оцинкованной стали (SUS304)
  • Центробежный вентилятор
Специальные условия
Тесный контакт с поставщиками и дистрибьюторами имеет критическое значение для обеспечения качественного послепродажного обслуживания клиентов компании, поэтому мы готовы предложить дистрибьюторам следующие условия:
  • С каждой окрасочно-сушильной камерой мы дополнительно поставляем 2 светильника, 2 выпрямителя, 10 винтов, 3-5 листов стеновых панелей и ряд других компонентов.
  • Поскольку винты турбовентилятора, подвесные балки, панели световых коробов и некоторые другие мелкие комплектующие могут быть повреждены при установке или во время эксплуатации, мы дополнительно комплектуем оборудование данными деталями в качестве запасных частей при отправке.
  • При заказе 3-4 стандартных окрасочно-сушильных камер для автомобилей, мы дополнительно поставляем один комплект стандартных стеновых панелей.
  • При заказе более 6-ти окрасочно-сушильных камер ежеквартально, мы предлагаем 1 комплект уплотнительных прокладок для дверей и 10 электронных выпрямителей.
  • Для дистрибьюторов, закупающих более 12 комплектов оборудования в течение двух кварталов, мы предлагаем 1 набор алюминиевых шарниров для дверей, 1 блок управления, 5 шарниров, и 5 дверных ручек.
  • При заказе 20-ти окрасочно-сушильных камер в течение 3-х кварталов, мы готовы дополнительно поставить 1 генератор, 2 комплекта дверных задвижек, 10 шарниров, 5 ручек и датчик температур с индуктивным зондом.
  • Кроме того, при заказе с ценой продажи на 10% выше минимальной цены, мы предлагаем упаковку стекловолокна бесплатно (катушка 1×20м). При заказе более 3-х комплектов покрасочного оборудования с нормой прибыли выше 10%, мы готовы дополнительно предложить 1 комплект потолочного хлопкового фильтра.
  • Мы поддерживаем ежеквартальную E-mail переписку с нашими дистрибьюторами, разместившими заказы на сумму до 2 млн. юаней в год, чтобы обеспечить незамедлительную поставку любой быстро изнашиваемой детали для окрасочно-сушильных камер, например, алюминиевых шарниров для дверей, турбовентиляторов или других комплектующих.

Другие наименования
Покрасочная камера | Камера для окрашивания распылением | Оборудование для порошковой окраски автомобилей
