Двигатель с вертикальным полым валом по стандарту IEC

Запрос цены

Веб-сайт: http://semc-motors.ru/1-1-1-iec-standard-vhs-motor.html

Насосный двигатель с вертикальным полым валом, соответствующий классам энергоэффективности IEC

Наши двигатели с вертикальным полым валом, соответствующие стандартам IEC, разработаны с учётом классов энергоэффективности IEC, что делает их идеальными для рынков Европы, Азии и Африки. Основные различия между стандартами IEC и NEMA включают классы энергоэффективности, установочные размеры, методы смазки подшипников и способы подключения коробки выводов.

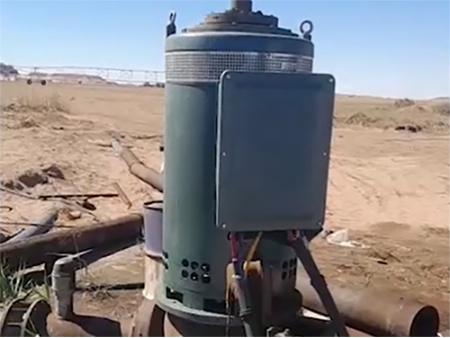

Двигатели по стандарту IEC способны добывать грунтовые воды с глубины 100-200 метров, и их основное применение включает орошение в пустынных районах, системы пожаротушения в аэропортах и сельскохозяйственное орошение в регионах с нехваткой воды.

Запросите коммерческое предложение

Мощность: 10HP - 2500HP
Напряжение: 230В/460В/690В/1кВ/6кВ/10кВ
Входное напряжение: 300-460В
Материал корпуса: литая сталь
КПД: IE3, IE4, IE5
Оснащены механизмом от обратного вращения со стальным шариком
Дизайн катушки на основе синусоидальной волны
Уровень защиты: IP23/IP54/IP55
Упорный подшипник: с пониженным упором, стандартный упорный подшипник и с повышенным упором
Материал: литая сталь
Тип крепления: вертикальное P-образное основание
Положение вала: вертикальное
PWS, специальная балансировка
Режим запуска: стартер Star delta/VFD/плавный пуск
Широкий диапазон напряжений: 300-460 В
Упорные подшипники с изоляцией (опционально): TMB (стандарт), NSK, SKF и FAG
Гарантия: 1-2 года
Температура окружающей среды: 50-60 ℃
Высота над уровнем моря: 1000-2000 м

Преимущества

Разработан в соответствии с классом изоляции F и сертифицирован по классу В, что гарантирует надежную работу в сложных условиях.
Работает с сервисным коэффициентом 1.15 (синусоидальное питание) и при температуре до 60°C на высоте 3300 футов.
Оснащен защищенным от атмосферных воздействий корпусом IP23/IP54/IP55, что обеспечивает дополнительную надежность для работ в сложных условиях.
Двигатели 380-420V/660V В поддерживают пуск с использованием части обмотки при напряжении 230 В, а двигатели 380–420 В – совместимы с пуском переключения со звезды на треугольник, что гарантирует бесшовную интеграцию.
Оснащен храповиком со стальным шариком без обратного хода, что предотвращает обратное вращение и обеспечивает максимальную эксплуатационную надежность.

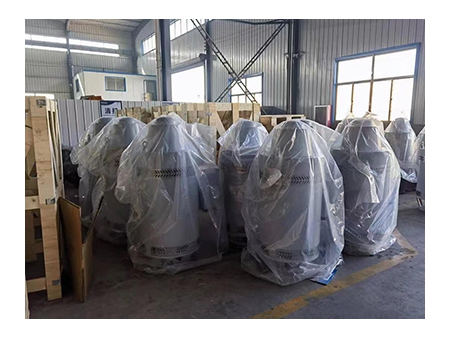

Клиент из Мексики приобрел 8 стандартных электродвигателей с вертикальным полым валом NEMA.

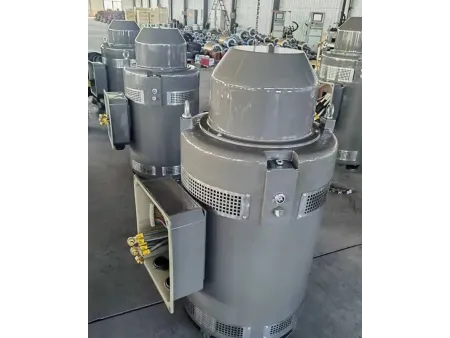

Клиент из США приобрел 16 электродвигателей с вертикальным полым валом NEMA.

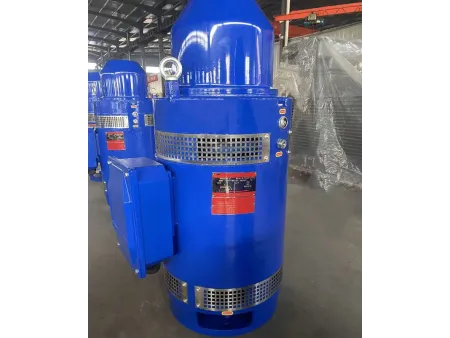

Клиент из Саудовской Аравии приобрел электродвигатели с вертикальным полым валом мощностью 300HP и 500HP.

Технические характеристики

Модель	Номинальная мощность (л.с.)	Рамка	Скорость (об/мин)	Номинальное напряжение (В)	Эффективность (%)	Осевая нагрузка (Ibs)	Диаметр рамы (дюйм)	Вес (Ibs)
VHS213-2-0075	7.5	213	3600	380-420V/660V	88.5	2000	10	302
VHS215TP-4-0075	7.5	215	1800	380-420V/660V	91.0	2500	10	302
VHS213TP-2-010	10	213	3600	380-420V/660V	89.5	2000	10	340
VHS215TP-4-010	10	215	1800	380-420V/660V	91.7	2500	10	340
VHS215TP-2-015	15	215	3600	380-420V/660V	90.2	2000	10	448
VHS254TP-4-015	15	254	1800	380-420V/660V	93.0	3200	10	583
VHS254TP-2-020	20	254	3600	380-420V/660V	91.0	2500	10	596
VHS256TP-4-020	20	256	1800	380-420V/660V	93.0	3200	10	621
VHS256TP-2-025	25	256	3600	380-420V/660V	91.7	2500	10	646
VHS284TP-4-025	25	284	1800	380-420V/660V	93.6	3200	10	658
VHS284TP-2-030	30	284	3600	380-420V/660V	91.7	2500	10	674
VHS286TP-4-030	30	286	1800	380-420V/660V	94.1	3200	10	698
VHS286TP-2-040	40	286	3600	380-420V/660V	92.4	2500	10	728
VHS324TP-4-040	40	324	1800	380-420V/660V	94.1	5500	16.5	937
VHS324TP-4-040	40	324	1800	460	94.1	5500	16.5	937
VHS324TP-2-050	50	324	3600	380-420V/660V	93.0	4290	16.5	956
VHS324TP-2-050	50	324	3600	460	93.0	4290	16.5	956
VHS326TP-4-050	50	326	1800	380-420V/660V	94.5	5500	16.5	989
VHS326TP-4-050	50	326	1800	460	94.5	5500	16.5	989
VHS326TP-2-060	60	326	3600	380-420V/660V	93.6	4290	16.5	1030
VHS326TP-2-060	60	326	3600	460	93.6	4290	16.5	1030
VHS364TP-4-060	60	364	1800	380-420V/660V	95.0	5600	16.5	1140
VHS364TP-4-060	60	364	1800	460	95.0	5600	16.5	1140
VHS364TP-2-075	75	364	3600	380-420V/660V	93.6	4400	16.5	1162
VHS364TP-2-075	75	364	3600	460	93.6	4400	16.5	1162
VHS365TP-4-075	75	365	1800	380-420V/660V	95.0	5600	16.5	1192
VHS365TP-4-075	75	365	1800	460	95.0	5600	16.5	1192
VHS365TP-2-100	100	365	3600	380-420V/660V	93.6	4400	16.5	1226
VHS365TP-2-100	100	365	3600	460	93.6	4400	16.5	1226
VHS404TP-4-100	100	404	1800	380-420V/660V	95.4	6700	16.5	1638
VHS404TP-4-100	100	404	1800	460	95.4	6700	16.5	1638
VHS404TP-2-125	125	404	3600	380-420V/660V	94.1	5265	16.5	1646
VHS404TP-2-125	125	404	3600	460	94.1	5265	16.5	1646
VHS405TP-4-125	125	405	1800	380-420V/660V	95.4	6700	16.5	1700
VHS405TP-4-125	125	405	1800	460	95.4	6700	16.5	1700
VHS405TP-2-150	150	405	3600	380-420V/660V	94.1	6285	16.5	1755
VHS405TP-2-150	150	405	3600	460	94.1	6285	16.5	1755
VHS444TP-4-150	150	444	1800	380-420V/660V	95.8	8000	16.5	2256
VHS444TP-4-150	150	444	1800	460	95.8	8000	16.5	2256
VHS445TP-4-200	200	445	1800	380-420V/660V	95.8	8000	16.5	2438
VHS445TP-4-200	200	445	1800	460	95.8	8000	16.5	2438
VHS445TP-4-250	250	445	1800	380-420V/660V	95.8	8000	16.5	2588
VHS445TP-4-250	250	445	1800	460	95.8	8000	16.5	2588
VHS447TP-4-300	300	447	1800	460	95.8	8000	20	2990
VHS5006P-4-300	300	5006P	1800	460	95.8	8750	20	3946
VHS5006P-4-350	350	5006P	1800	460	95.8	8750	20	4057
VHS5008P-4-400	400	5008P	1800	460	95.8	8750	24.5	5302
VHS5008P-4-450	450	5008P	1800	460	96.2	8750	24.5	5483
VHS5008P-4-500	500	5008P	1800	460	96.2	8750	24.5	5655
VHS5807P-4-600	600	5807P	1800	460	96.2	9680	30.5	6872

Ключевые особенности

Оснащен двумя радиально-упорными шарикоподшипниками, установленными в верхней части двигателя. Электродвигатель без особых усилий справляется с тягой вверх или вниз. Нижний радиальный шарикоподшипник справляется с любыми радиальными нагрузками от насоса.
Двигатель с вертикальным полым валом, предназначен для питания глубоких турбинных насосов, оснащен размыкающимися, болтовыми или реверсивными соединениями (на выбор заказчика). Муфты расположены в верхней части двигателя и позволяют легко регулировать рабочее колесо насоса. Доступ к ним осуществляется путем снятия верхней крышки и корпуса вентилятора.

Часто задаваемые вопросы

Какие подшипники использованы в двигателях SEMC с вертикальным полым валом по стандарту IEC?

Мы используем только высококачественные подшипники от проверенных брендов, как NSK, SKF, FAG, чтобы гарантировать долгосрочность двигателей. Подшипники являются важным компонентом, обеспечивающим двигателям VHS оптимальную работу. Они выдерживают осевую нагрузку, повышают надежность и продлевают срок службы. Кроме того, наша компания предлагает производство подшипников на заказ.

Экспортирует ли ваша компания двигатели с вертикальным полым валом по стандарту IEC мощностью 300, 500 и 600 л.с.? Если да, то в какие страны?

Да, мы имеем возможность экспортировать двигатели VHS по всему миру, включая США, Мексику, Ближний Восток и Европу.

Могут ли двигатели SEMC с вертикальным полым валом по стандарту IEC работать при температуре окружающей среды 60°C и 70°C?

Да, двигатели рассчитаны на работу при температурах окружающей среды 50–60°C, чему способствует усовершенствованная тепловая конструкция и используемые материалы. Двигатели VHS устойчивы к высоким температурам и могут безопасно работать при температуре до 70°C в суровых климатических условиях, например, в пустынях или промышленных зонах с высокой температурой.

Какой уровень энергоэффективности у двигателей SEMC с вертикальным полым валом по стандарту IEC?

Мы предлагаем двигатели классов энергоэффективности IE3, IE4 и IE5, соответствующие международным стандартам. Наши решения подходят для широкого спектра задач: от стандартного промышленного применения до самых современных энергоэффективных проектов.

Какое напряжение у двигателей SEMC с вертикальным полым валом по стандарту IEC?

Двигатели SEMC предлагаются в разных вариантах, соответствующих различным региональным стандартам, включая 230 В, 380 В, 400 В, 415 В (Европа) и 460 В (США). Это делает двигатели идеальным выбором для международного использования.

Какой показатель входного напряжения у двигателей SEMC с вертикальным полым валом по стандарту IEC?

Двигатели SEMC рассчитаны на широкий диапазон входного напряжения – от 300 до 460 В.
