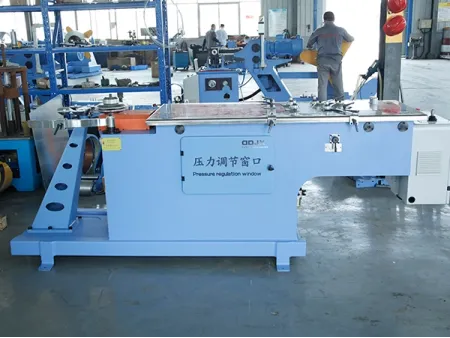

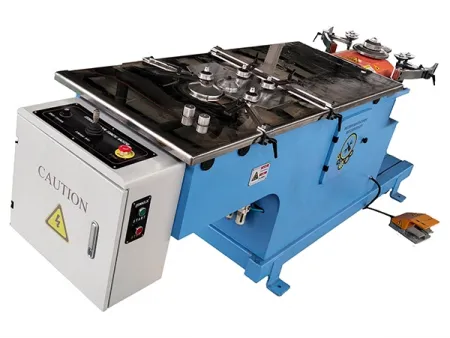

Гидравлический станок для производства колен
HRE-1250
Изготовление круглых колен воздуховодов
HRE-1250
Изготовление круглых колен воздуховодов
Станок HRE-1250 соединяет в колено секции трубы, формируя замковый шов и плотно прижимая его, чтобы воздуховод был герметичным и прочным.
Гидравлический станок для производства колен воздуховодов обрабатывает металл толщиной 0.5-1.2 мм. Он компактен за счет интегрированной конструкции и может изготавливать 90-градусные колена, состоящие из 5 секций. Путем смены формующих роликов возможно выполнение отбортовки, а также формирование ребер жесткости и канавок уплотнения на секциях труб. Это значительно расширяет функциональность оборудования.
- Особенности станка HRE-1250
- Женская часть соединения
- Мужская часть соединения
Высота рабочего стола станка регулируется для удобства подвода заготовки для формования женской и мужской частей соединения.
Опционально доступна установка роликов для нанесения отбортовки и канавок уплотнения на корпус труб. Это повысит жесткость конструкции и улучшит герметичность.
Гидравлический станок для формовки круглых колен оснащен двумя рабочими столами для отбортовки и нанесения замкового шва.
Вращение формующего ролика осуществляется гидравлическим двигателем с регулируемой скоростью. Подача и возврат ролика управляются гидравлическими цилиндрами, что обеспечивает плавное и высокопроизводительное формование.
- Формующие ролики выполнены из стали Cr12 и закалены в вакуумной печи до твердости до 60 HRC, что гарантирует долгий срок службы.
- Станок оснащен главным двигателем мощностью 4 кВт, который приводится в движение полной гидравлической системой. Это обеспечивает высокую мощность и надежность работы оборудования.
- Станок дополнительно оснащен формовочным устройством для придания формы секциям труб, облегчения монтажа и повышения герметичности после установки уплотнительного кольца.
- Рабочая поверхность оборудования выполнена из нержавеющей стали для повышения плоскостности изделий и износостойкости станка.
- В качестве внутреннего материала формовочного устройства используется закаленная износостойкая сталь с электролитическим покрытием, что повышает его долговечность.
| Получаемые диаметры колен | 125-1250 мм |
| Рабочая толщина металла | 0.5-1.2 мм |
| Мощность | 4 кВт |
| Электропитание | 380 В / 3 фазы / 50 Гц |
| Размер станка | 2.7×0.8×1.2 м |
| Вес станка | 760 кг |
