Гидравлический термопластавтомат с сервоприводом

Запрос цены

Веб-сайт: http://injection-press.ru/7-servo-hydraulic.html

Серия FA

Описание
Области применения
Основные компоненты
Особенности
Характеристика
Частые вопросы

Горизонтальный термопластавтомат с усилием смыкания 60-530 тонн для изготовления пластмассовых изделий

Являясь новейшим дополнением к нашему широкому ассортименту оборудования для литья под давлением, этот гидравлический термопластавтомат с сервоприводом был спроектирован для универсального производства различных изделий: от посуды для дома до высокотехнологичных компонентов. Благодаря инновационной гидравлической системе с поворотным механизмом и сервоприводу данное оборудование эффективно формует различные изделия, минимизируя при этом энергозатраты. Быстрота выполнения операций по литью изделий в сочетании с высокоточными датчиками давления и расхода значительно повышают точность формования. Усилие смыкания регулируется в диапазоне от 60 до 530 тонн, что делает эту машину подходящей для различных промышленных применений.

Устройство впрыска

Ход цилиндра впрыска: 115-450 мм
Объем впрыска: 47-2604 г
Давление впрыска: 1434-2667 кгс/см²
Скорость впрыска: 66-519 г/с

Устройство смыкания

Усилие смыкания: 60-530 тонн
Ход подвижной плиты: 270-850 мм
Ход выталкивателя: 70-220 мм

Электросистема

Мощность насосного двигателя: 13-52 кВт
Мощность электронагревателя: 4.8-40.5 кВт
Система привода: гидравлическая/гибридная

Области применения

Подходит для производства различных изделий, включая бытовые пластмассовые изделия, канцелярские принадлежности, автомобильные компоненты и бытовую технику. Наша машина особенно хороша для изготовления пластмассовых деталей многофункциональных офисных машин, корпусов принтеров и компьютеров. Такая универсальность демонстрирует ее способность справляться с различными производственными задачами в сфере производства компонентов бытовой электроники и бытовой техники.

Образцы пластмассовых изделий, отлитых на данном оборудовании

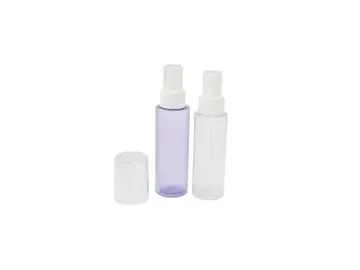

Флакон-распылитель с мелким распылением

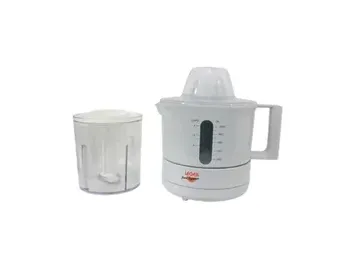

Соковыжималка

Промышленные защитные линзы

Корпуса электронных приборов

Толстостенные контейнеры

Коробка для металлоизделий

Строительные фитиги

Автомобильные запчасти

Литье распылителей под давлением
Литье светодиодной ленты под давлением

Основные компоненты

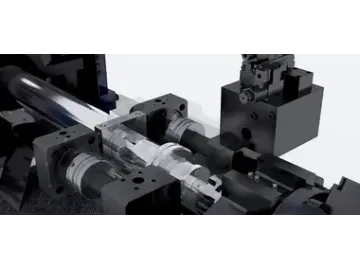

Оптимизированное устройство впрыска

Интеграция масляного канала впрыска с цилиндром повышает скорость отклика машины и расширяет диапазон применения производимой продукции. Система управления с замкнутым контуром сервопривода обеспечивает превосходную стабильность времени впрыска с точностью более 99.9%, что гарантирует соответствие веса конечного продукта всем заявленным параметрам.

Устройство смыкания

Прочность пластины пресс-формы была увеличена на 30%, что позволило уменьшить вероятность деформации и продлить срок службы пресс-формы.

Интуитивно понятный пользовательский интерфейс

Многоуровневая защита паролем позволяет изменять параметры только авторизованным пользователям
Предоставляет статистические данные по управлению технологическим процессом и графики впрыска для повышения качества и эффективности производства
Простой доступ к данным через USB порт и различные коммуникационные интерфейсы, включая последовательные порты, Ethernet, EtherCAT и SercosII
Поддерживает стандарт OPC и разработан в соответствии с IEC-61131, что подчеркивает модульность и простоту обслуживания
Доступен на нескольких языках для удовлетворения потребностей пользователей по всему миру

Особенности

Линейные направляющие на устройстве для впрыска материала снижают его износ и обеспечивают точное и стабильное управление процессом впрыска
Все оборудование для впрыска материала спроектировано таким образом, чтобы повысить давление в системе и оптимизировать интеграцию масляного канала для впрыска с цилиндром, что повышает отклик машины и ее быстродействие
Высокоэффективный шнек с улучшенным соотношением длины к диаметру идеально подходит для крупных объёмов производства, особенно при работе с усилием смыкания 250 тонн
Модульная конструкция обеспечивает гибкость в удовлетворении специфических потребностей таких отраслей, как производство упаковки пищевых продуктов и тонкостенных контейнеров
Гарантированная стабильность позиционирования пресс-форм благодаря электродвигателям тормозного типа
Увеличенный интервал между стойками обеспечивает большую гибкость при использовании пресс-форм
Повышенная на 30% жесткость пластины пресс-форм снижает их деформацию и продлевает срок службы
Плавные кривые скорости смыкания с помощью S-образных регулировок скорости уменьшают вибрацию машины

Характеристики

Модель		Единица	FA-60		FA-125			FA-250			FA-300			FA-530
Устройство впрыска	Тип	-	130		400			1050			1400			4850
	Диаметр винта	мм	24	28	36	40	45	50	55	60	55	60	65	80	85	90
	Ход винта	мм	115		180			240				260		450
	Теоретический объем впрыска	см³	52	71	183	226	286	471	570	678	617	735	862	2261	2552	2861
	Вес впрыска (PS)	грамм	47	64	167	206	260	429	519	617	562	669	785	2057	2323	2604
	Давление впрыска	кгс/см²	2667	1959	2241	1815	1434	2253	1862	1564	2285	1920	1636	2156	1910	1704
	Скорость впрыска	мм/сек	160		100			89				90		90
	Скорость впрыска	см³/сек	66	89	93	114	145	159	192	228	195	233	273	410	463	519
Устройство зажима пресс-формы	Сила зажима формы	кН (тонна)	600 (60)		1250 (125)			2500 (250)			3000 (300)			5300 (530)
	Ход зажима формы	мм	270		360			540			590			850
	Толщина формы	мм	120~330		150~460			220~680			230~730			350~860
	Рекомендуемый мин. диаметр формы (H×V)	мм	210×210		275×275			380×380			430×410			560×540
	Расстояние между поперечной связью (H×V)	мм	320×320		420×420			580×580			660×630			860×830
	Плита формы (H×V)	мм	470×470		625×625			870×870			975×945			1270×1240
	Ход выталкивания	мм	70		120			150			150			220
	Сила выталкивания	кН (тонна)	25(2.5)		35(3.5)			65(6.5)			65 (6.5)			160 (16)
Электрооборудование	Макс. мощность двигателя насоса	кВт(380V)	13		13			22			26			52
	Регулятор температуры	набор	4		5			5			5			7
	Мощность нагревателя	кВт	4.8		9.7			19.5			22			40.5
Другое	Габариты оборудования (Д×Ш×В)	мм	4150×1380×1650		4760×1380×1805			6400×1720×2080			6930×1930×2215			9860×2200×2410
	Емкость масляного бака	литр	170		220			350			440			830
	Вес	тонна	3		5.5			11.3			12			30.2
	Макс. давление системы	кгс/см²	160		160			160			160			160

Какова точность управления гидравлического термопластавтомата с сервоприводом серии FA?

Система обеспечивает высокую точность регулирования температуры (±0.1°C) и эффективное сегментированное управление, что способствует лучшей пластификации. Точность позиционирования достигает 0.1 мкм, гарантируя точный контроль перемещения.

В чем преимущество гидравлических термопластавтоматов с сервоприводом серии FA?

Усилие зажима термопластавтоматов серии FA колеблется от 60 до 530 тонн, что позволяет адаптировать их к различным формам и характеристикам изделий. Жесткость плиты повышается на 30%, что уменьшает деформацию и продлевает срок службы форм.
