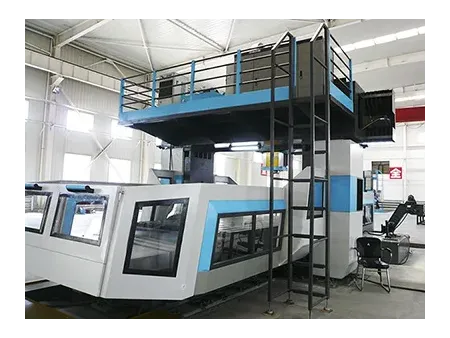

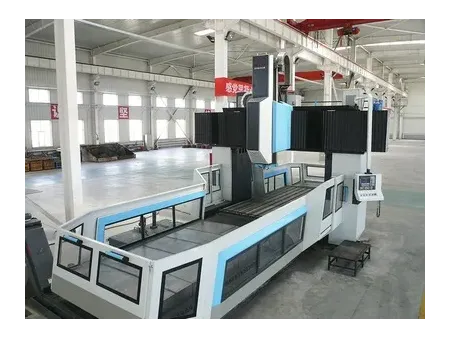

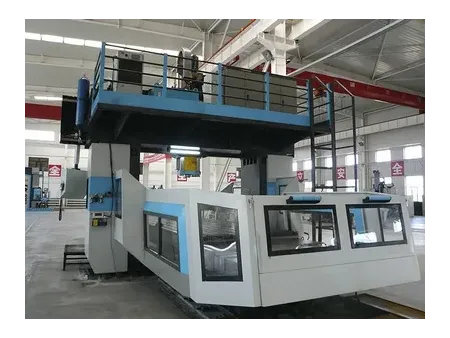

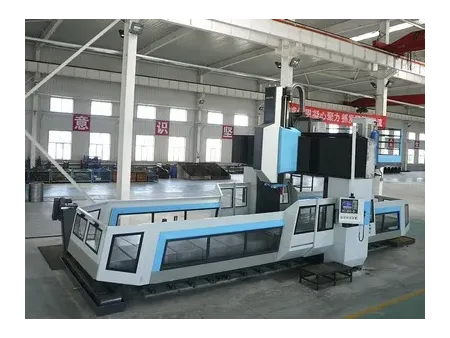

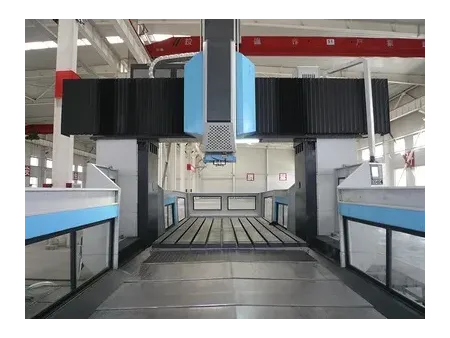

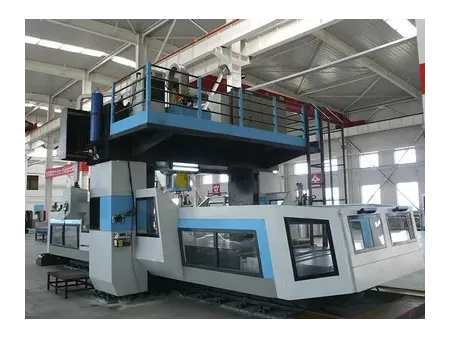

Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)

Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Фрезерно-расточный станок портального типа (неподвижная траверса, подвижный стол)
Запрос цены
Портальный обрабатывающий центр с ЧПУ
Портальный расточный станок для обработки крупных и сложных изделий, выполняет расточку, фрезерование, сверление, нарезание резьбы

Портальный фрезерно-расточный станок спроектирован для выполнения как предварительной, так и финишной обработки деталей. Он способен выполнять фрезерование, сверление, нарезание резьбы и расточку, включая создание внутренних и внешних окружностей, плоскостей, уступов, а также обработку сложных криволинейных 2D и 3D поверхностей. Станок эффективно работает с разнообразными материалами, такими как жаропрочные и титановые сплавы, нержавеющая сталь, чугун и стальное литье (отливки, поковки, заготовки).

Станок оснащен одной мощной расточной и фрезерной головкой на поперечной балке и имеет три оси подачи с ЧПУ (ось Х - рабочая платформа; ось Y - расточная/фрезерная головка; ось Z - шпиндель), способные к 2 или 3 ординатному соединению. Размеры рабочего стола по оси X могут быть разработаны в соответствии с требованиями заказчика. Ширина портала (по оси Y) не превышает 8 метров, а высота - 6 метров, размер квадратного ползуна менее 400x400 мм.

Вращательное движение шпинделя расточной и фрезерной головки осуществляется двигателем шпинделя, а каждая ось подачи приводится в движение серводвигателем переменного тока. Используется система смазки с фиксированным ходом и количественным расходом. Снация масляного насоса для гидравлических систем скольжения оснащена устройством контроля температуры.

Применение

Этот станок используется для разнообразной мелкосерийной обработки сложных прецизионных деталей в средне- и крупносерийном производстве штампов для холодной штамповки в автомобилестроении, а также в аэрокосмической промышленности и производстве оборудования. Данное оборудование отвечает требованиям как черновой, так и чистовой обработки при выполнении стандартных операций фрезерования, сверления, нарезания резьбы и растачивания. Оно позволяет обрабатывать внутренние отверстия, внешние контуры, плоские поверхности, ступени, конические и сферические формы, пазы, а также создавать сложные 2D и 3D криволинейные поверхности. Станок предназначен для работы с широким спектром материалов, включая жаропрочные сплавы, титановые сплавы, нержавеющую сталь, чугун и литую сталь (отливки, кованые изделия, необработанные детали).

Особенности
Для перемещения расточной/фрезерной головок и ползуна используются предварительно нагруженные пары передач с шариковинтовой гайкой.При перемещении рабочего стола и расточной головки используются высоколинейные направляющие, обеспечивающие высокую точность и прочность.
Направляющие станины защищены металлическими телескопическими кожухами в форме "гормошки".
Перемещение рабочего стола (по оси Х) осуществляется шарико-винтовой парой с предварительным натягом и двойной гайкой. Каждый конец оси подачи ограничен трехконтактным выключателем, а электрический мягкий предел обеспечивает двойную защиту.
Отлитое изделие имеет коробчатую структуру, оптимизированную при помощи анализа методом конечных элементов (FEM) для обеспечения высокой жесткости.
Трехосевая система подачи использует прямой привод с предварительно натянутой и растянутой установкой.
Большой ползун квадратного поперечного сечения, доступный в размерах 500x500 мм и 600x600 мм, обеспечивает мощную резку.
Двухсторонний прецизионный редуктор немецкой марки ZF напрямую приводит в движение шпиндель, обеспечивая высокоскоростную и мощную резку.
Модели станков
Модель Расстояние между колоннами (мм) Макс. грузоподъемность стола (T)
1800 2
2200 5
2600 5
3100 8
3600 8
4100 8
4600 10
Характеристики Рабочая зона Перемещение рабочего стола (по оси X) | Длина рабочего стола ход 300-500 мм
Ширина рабочего стола мм 1250
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 2400
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 1500
Расстояние между колоннами мм 1800
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 2
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость по оси Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 30
Ширина рабочего стола мм 1600
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 2800
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 2200
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 5
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость по оси Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 30
Ширина рабочего стола мм 1600
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 2800
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 2200
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 5
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 30
Ширина рабочего стола мм 2000
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 3200
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 2600
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 5
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 37
Ширина рабочего стола мм 2500
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 3700
Перемещение плунжера в рабочей зоне (по оси Z) мм 1000
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2000
Расстояние между колоннами мм 3100
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 400×380
Макс. грузоподъемность рабочего стола т/м² 8
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-6000
Мощность шпинделя кВт 37
Ширина рабочего стола мм 3000
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 4200
Перемещение плунжера в рабочей зоне (по оси Z) мм 1250
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2500
Расстояние между колоннами мм 3600
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 500×500
Макс. грузоподъемность рабочего стола т/м² 8
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-4000
Мощность шпинделя кВт 37
Ширина рабочего стола мм 3500
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 4800
Перемещение плунжера в рабочей зоне (по оси Z) мм 1250
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2500
Расстояние между колоннами мм 4100
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 500×500
Макс. грузоподъемность рабочего стола т/м² 8
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-4000
Мощность шпинделя кВт 60
Ширина рабочего стола мм 4000
Длина рабочего стола мм 2500 (выберите длину секциями по 1000 мм)
Перемещение рабочего стола в рабочей зоне (по оси Х) мм Длина рабочего стола ход 300-500 мм
Перемещение шпиндельной бабки в рабочей зоне (по оси Y) мм 5300
Перемещение плунжера в рабочей зоне (по оси Z) мм 1250
Перемещение траверсы в рабочей зоне (по оси W) (только для серии GMH21) мм 2500
Расстояние между колоннами мм 4600
Расстояние от конца шпинделя до поверхности стола мм 200
Поперечное сечение ползуна мм 500×500
Макс. грузоподъемность рабочего стола т/м² 10
Скорость по оси Х мм/мин 5-6000
Скорость по оси Y мм/мин 5-6000
Скорость подачи Ось Z мм/мин 5-4000
Конус шпинделя мм BT50
Скорость шпинделя мм/мин 2-4000
Мощность шпинделя кВт 60
